On a tendance à attribuer facilement les traces de couleur rouille autour d’un élément chauffant électrique à un simple problème de nettoyage. Dans une brasserie industrielle, cependant, une décoloration récurrente autour des fixations de l’élément ou de l’entretoise de support peut révéler un problème plus profond lié à la compatibilité des matériaux, à la composition chimique de l’eau ou à la conception de l’équipement.
Cette distinction est importante. Il est parfois possible d'éliminer la contamination superficielle par le fer sur un composant en acier inoxydable, mais la corrosion active provoquée par des matériaux inadaptés ou par une interface métallique incompatible peut réapparaître même après le nettoyage de la zone touchée.

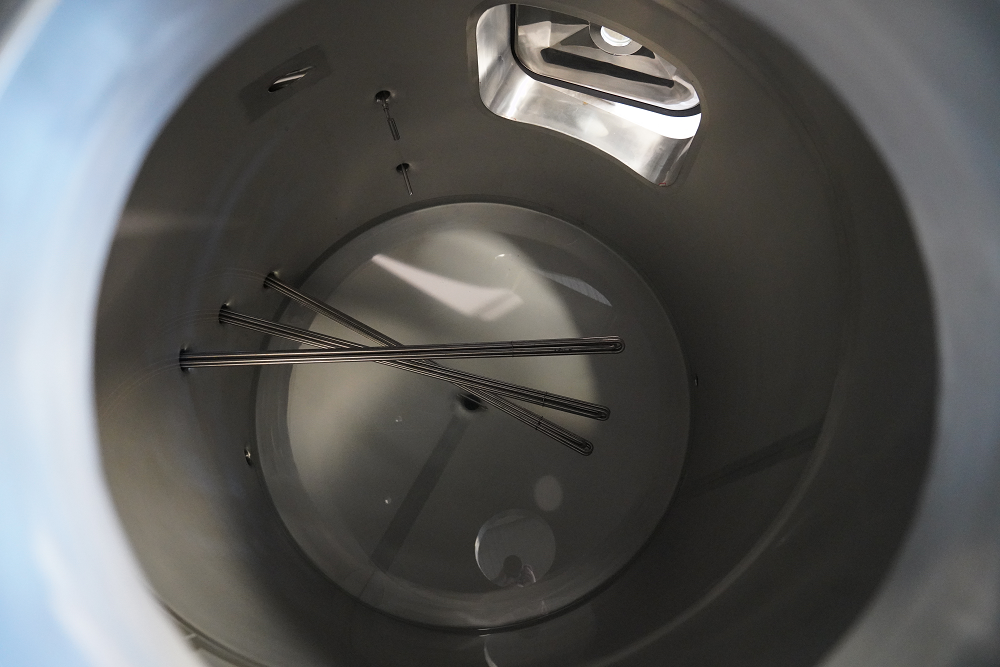

Pour les brasseries qui utilisent un chauffage électrique dans une cuve de liqueur chaude (HLT), une cuve de brassage ou tout autre récipient de traitement, il est plus utile d’identifier la cause du problème que de récurer sans cesse la même zone. Cela met également en évidence plusieurs éléments à prendre en compte lors du choix d’une salle de brassage électrique, en particulier si l’équipement est appelé à fonctionner fréquemment dans des conditions de production exigeantes.
Que signifie réellement la présence de rouille autour d'un élément chauffant dans une brasserie ?
La première étape consiste à déterminer ce qui s'est accumulé à la surface et quel composant est concerné.
Un ensemble de chauffage électrique ne se limite pas à la gaine chauffante proprement dite. Selon sa conception, il peut comprendre des brides de fixation, des entretoises, des supports, des éléments de fixation, des joints d'étanchéité et des bornes électriques. Chaque composant remplit une fonction différente et peut être fabriqué dans un matériau différent.
La présence d'un dépôt brun-rougeâtre autour d'une entretoise ne signifie pas nécessairement que la gaine de l'élément chauffant est corrodée. Ce résidu peut provenir de l'entretoise ou d'une autre pièce métallique adjacente, ou encore s'agir d'une contamination par le fer sur une surface en acier inoxydable par ailleurs en bon état de fonctionnement.
D'autres dépôts peuvent sembler similaires à première vue :
- Taches orange ou brun-rougeâtre : peuvent indiquer une contamination par du fer libre, de la rouille provenant d'un autre composant ou une corrosion active.
- Dépôts blancs ou crayeux : souvent liés au tartre minéral provenant de l'eau chauffée.
- Dépôts sombres et incrustés : il peut s'agir de résidus incrustés ou d'un signe de surchauffe localisée.
- Pitons, écaillures ou perte visible de matière : cela indique un dommage nécessitant un examen plus approfondi plutôt qu'un simple nettoyage de surface.
L'aspect extérieur ne suffit pas à lui seul à déterminer la cause profonde. Il faut tenir compte du matériau du composant, de l'emplacement du dépôt, de l'historique d'utilisation et de l'état de la surface sous le résidu.
Pourquoi les résistances électriques se corrodent-elles dans les brasseries ?
La combinaison de métaux différents peut entraîner un problème de corrosion
La corrosion galvanique est une possibilité.
Lorsque des métaux différents sont reliés électriquement en présence d'un liquide conducteur, l'un d'entre eux peut se corroder de manière préférentielle. L'intensité de ce phénomène dépend des matériaux concernés, de leurs propriétés électrochimiques relatives, des surfaces exposées et de la composition chimique de l'eau.
Dans un ensemble de chauffage destiné à une brasserie, l'interface concernée peut se situer entre l'élément chauffant, l'entretoise, les pièces de support, les composants de fixation ou les éléments de fixation.
La pièce qui semble rouillée n'est pas nécessairement l'élément chauffant principal. Une pièce de support bon marché ou une combinaison de matériaux inadaptée peut être à l'origine de taches récurrentes et d'une détérioration progressive.
Si des marques similaires apparaissent autour du même composant sur plusieurs éléments chauffants, il convient d'accorder une attention particulière au matériau utilisé ou à la conception de l'ensemble.
La bonne solution consiste à identifier les matériaux concernés plutôt que de partir du principe que le polissage de la zone touchée résoudra le problème. Il peut s'avérer nécessaire de remplacer une entretoise par un matériau compatible si le composant d'origine contribue à la corrosion.
L'acier inoxydable peut présenter de la rouille en surface
L'acier inoxydable résiste à la corrosion grâce à un mince film passif riche en chrome qui protège sa surface. Cette protection ne rend toutefois pas tous les composants en acier inoxydable insensibles à la corrosion ou à la contamination.
Les particules de fer déposées lors de l'usinage, de la fabrication, de la manutention ou au contact d'outils en acier au carbone peuvent contaminer la surface. Si ces particules s'oxydent par la suite, des taches de couleur rouille peuvent apparaître, même si l'acier inoxydable sous-jacent n'a pas subi de perte de matière significative.
L'état de la surface joue également un rôle important. Les zones endommagées, les dépôts et les interfaces mal nettoyées peuvent favoriser la corrosion dans des conditions d'exploitation défavorables.
C'est pourquoi la fabrication et la finition de l'acier inoxydable constituent des critères importants à prendre en compte lors du choix des équipements de brasserie. La nuance du matériau ne fait pas tout : la conception des composants, l'état de la surface, le nettoyage et l'environnement d'exploitation ont également une incidence sur la durée de vie.
L'eau calcaire et les dépôts minéraux peuvent réduire la durée de vie des éléments filtrants
La composition chimique de l'eau revêt une importance particulière dans une cuve de lessive chaude, car l'eau y est chauffée à plusieurs reprises et peut laisser des dépôts minéraux.
L'eau dure contient des concentrations élevées de calcium et de magnésium. Lorsque les conditions sont propices à la précipitation, ces minéraux peuvent former du tartre sur la surface chauffante.
Le tartre agit comme une barrière thermique. Le transfert de chaleur s'en trouve réduit, ce qui entraîne une élévation de la température de la gaine de l'élément chauffant au-delà de la température prévue pour un régime de fonctionnement donné. Une accumulation continue de tartre peut réduire la durée de vie de l'élément et augmenter le risque de surchauffe ou de grillage.
Cependant, le dépôt minéral et la corrosion ne sont pas des diagnostics interchangeables. L'eau dure est une cause fréquente de dépôt minéral, mais les taches rougeâtres autour d'une entretoise ne doivent pas être automatiquement attribuées à la dureté de l'eau.
Une analyse pertinente doit porter à la fois sur les dépôts et sur la composition chimique de l'eau, notamment la dureté, l'alcalinité, la concentration en chlorures et le pH, le cas échéant.
Le traitement de l'eau doit respecter les exigences de la brasserie en matière de qualité de l'eau ainsi que les spécifications des équipements. Le simple fait d'ajuster le pH du moût ne permet pas nécessairement de corriger la teneur en minéraux de l'eau utilisée dans le HLT.
La charge thermique et les conditions de fonctionnement ont leur importance
Les éléments chauffants électriques transforment l'énergie électrique en chaleur au niveau de la gaine de l'élément. Leurs performances dépendent en partie de la densité de puissance, qui correspond à la puissance électrique dissipée par unité de surface chauffée.
Si la densité de puissance est trop élevée pour l'application concernée, ou si des dépôts entravent le transfert thermique, les températures locales à la surface peuvent augmenter.
D'autres conditions d'exploitation méritent également qu'on s'y attarde :
- Couverture insuffisante en liquide ou fonctionnement à sec
- Circulation insuffisante autour de la surface chauffante
- Gisements de minéraux lourds
- Régulation incorrecte de la température
- Éléments chauffants fonctionnant en dehors de leurs limites de conception
Ces conditions n'expliquent pas nécessairement à elles seules la corrosion autour d'une entretoise. Elles peuvent toutefois contribuer à une détérioration prématurée de l'élément et doivent être examinées lorsque des problèmes récurrents touchent les éléments chauffants.
Dans le cas d'une salle de brassage industrielle, la puissance du dispositif de chauffage doit être choisie en fonction du volume utile de la cuve, du temps de chauffage requis, du système de circulation et des conditions de fonctionnement, plutôt qu'en se basant uniquement sur la puissance nominale électrique.
Les produits chimiques de nettoyage et les outils abrasifs peuvent aggraver la situation
Une méthode de nettoyage qui élimine la rouille visible peut également endommager la surface ou ne pas s'attaquer à la cause sous-jacente.
Les abrasifs agressifs, les brosses en acier au carbone, les produits chimiques incompatibles et les traitements acides mal maîtrisés peuvent endommager les surfaces ou introduire une contamination supplémentaire. Les résidus de nettoyage contenant du chlorure peuvent également nuire à l'acier inoxydable dans certaines conditions.
La méthode de nettoyage appropriée dépend du matériau, du type de dépôt et des instructions du fabricant.
Le tartre minéral nécessite un traitement différent de celui de la contamination par le fer. Il ne faut confondre ni l'un ni l'autre avec la corrosion par piqûres ou une perte réelle de matière. Utiliser un produit chimique plus puissant simplement parce que les taches sont réapparues ne remplace pas l'identification du problème.
Comment inspecter un élément chauffant corrodé
Avant de déterminer si un élément peut être nettoyé et remis en service, évaluez l'état de l'ensemble complet.
Commencez par la sécurité électrique et la sécurité des procédés. Débranchez l'équipement de son alimentation électrique, appliquez la procédure de verrouillage et d'étiquetage en vigueur sur le site, vérifiez l'absence de tension, laissez refroidir la cuve et vidangez-la si nécessaire. L'inspection et les essais électriques doivent être effectués par du personnel dûment qualifié.
Examinez ensuite la zone touchée.
Vérifiez où commence la corrosion
Déterminez si la tache se concentre sur la gaine chauffante, l'entretoise, la bride de fixation, les éléments de fixation ou la zone de jonction entre deux composants.
La présence de dépôts récurrents au niveau d'une interface peut indiquer un problème lié au matériau ou à une fissure. Une décoloration s'étendant sur toute la surface chauffée peut, en revanche, suggérer une contamination ou des dépôts liés à la qualité de l'eau et au fonctionnement.
Identifier les matériaux
Consultez la documentation relative à l'équipement afin de déterminer le matériau prescrit pour la gaine chauffante et les pièces adjacentes.
Ne partez pas du principe qu'une entretoise est en acier inoxydable simplement parce qu'elle est installée à côté d'un élément chauffant en acier inoxydable. Si vous ne pouvez pas déterminer le matériau dont elle est composée, contactez le fabricant de l'équipement avant de décider comment la nettoyer ou la remplacer.
Vérifiez s'il y a des dommages matériels
Après avoir éliminé les dépôts non adhérents à l'aide d'une méthode agréée, examinez la surface afin de détecter d'éventuelles piqûres, fissures, écaillures, déformations ou pertes de matière.
Un composant présentant des piqûres importantes ou des surfaces d'étanchéité endommagées peut ne plus être apte à continuer de fonctionner. La corrosion à proximité des bornes électriques mérite également une attention particulière, car l'humidité ou la détérioration du matériau peuvent compromettre la sécurité électrique.
Comparez les deux éléments chauffants
Si plusieurs éléments présentent un schéma similaire, recherchez les facteurs communs avant de les remplacer un par un.
Il s'agit notamment du matériau de l'entretoise, de la conception de l'ensemble, de la qualité de l'eau à l'entrée, de la procédure de nettoyage, de la température de fonctionnement et de la durée de vie.
Une tendance commune ne prouve pas l'existence d'une cause commune, mais elle constitue une raison valable de réexaminer le système dans son ensemble.
Est-il possible d'éliminer la rouille par récurage et de passiver la surface ?
Cela dépend. La réponse varie selon qu'il s'agit d'une contamination superficielle ou d'une véritable corrosion.
Lorsqu'un composant en acier inoxydable, par ailleurs en bon état, présente des taches de fer superficielles, un nettoyage approprié suivi d'un traitement de passivation adapté peut permettre de retrouver une surface propre et résistante à la corrosion.
La passivation n'est pas simplement un autre nom pour le lavage. Il s'agit d'un traitement contrôlé visant à favoriser la formation d'un film passif protecteur sur une surface en acier inoxydable chimiquement propre. Les pratiques de passivation établies comprennent des traitements à base d'acide citrique et d'acide nitrique, le procédé étant choisi en fonction du matériau et de l'application. Un rinçage minutieux et une vérification appropriée font partie intégrante de la procédure.
Les principales limites sont les suivantes :
- La passivation ne permet pas de restaurer le métal perdu à la suite de piqûres ou de corrosion.
- Cela ne permettra pas de remédier à la corrosion galvanique provoquée par une combinaison de matériaux inadaptée.
- Cela ne permet pas de pallier l'accumulation récurrente de tartre ni un mode de fonctionnement qui endommage régulièrement l'élément.
- Il ne doit pas être appliqué sans discernement à un ensemble de chauffage composé d'éléments présentant des exigences différentes en matière de matériaux et de compatibilité chimique.
Pour les équipements de brasserie, respectez les consignes de nettoyage et de passivation fournies par le fabricant de l'élément chauffant. Si vous n'êtes pas certain du matériau dont est constitué le composant concerné, vérifiez ses caractéristiques techniques avant d'appliquer un traitement à l'acide ou tout autre traitement chimique.
Remplacer les composants endommagés lorsque cela s'avère nécessaire, plutôt que de considérer l'aspect comme le seul critère d'acceptation.
Comment prévenir la corrosion des éléments chauffants dans une installation de brassage électrique
Les mesures de prévention les plus efficaces commencent dès la conception de l'équipement et se poursuivent tout au long de son exploitation et de sa maintenance.
Préciser les matériaux compatibles pour l'ensemble de l'assemblage
La gaine de l'élément chauffant ne constitue qu'une partie de l'ensemble en contact avec le fluide. Les entretoises, les éléments de fixation, les vis et autres composants exposés doivent également être adaptés à la température réelle, à la composition chimique de l'eau et au protocole de nettoyage.
Le choix des matériaux doit tenir compte de l'ensemble du montage, y compris des interfaces où des métaux différents peuvent entrer en contact les uns avec les autres.
Dans le cadre des installations de brasserie, il ne faut pas accepter du matériel ou des revêtements non certifiés au seul motif qu’ils sont bon marché ou faciles à se procurer. Les composants exposés à l’eau de process chaude ou aux solutions de nettoyage doivent être adaptés à ces conditions.
Sélectionnez la densité de puissance appropriée
Un élément chauffant présentant une densité de puissance adaptée peut réduire les températures excessives de la gaine et améliorer la résistance aux conditions de fonctionnement de l'application.
La valeur appropriée dépend du fluide caloporteur, de la circulation du liquide, du risque d'entartrage, de la vitesse de chauffage requise et de la géométrie de l'élément.
On envisage souvent des éléments à faible densité de puissance lorsque la qualité de l'eau et la formation de dépôts font craindre une surchauffe de la surface. Le choix final doit toutefois respecter les limites de conception du fabricant et les exigences de production de la brasserie.
Gérer la qualité de l'eau
L'analyse de l'eau constitue une base plus fiable pour la planification de la maintenance que les hypothèses fondées uniquement sur l'emplacement.
Lorsque le tartre minéral constitue un problème récurrent, la brasserie peut réexaminer sa stratégie de traitement de l'eau, la fréquence de nettoyage et le choix des éléments filtrants avec le fournisseur d'équipements ou un spécialiste du traitement de l'eau.
En cas de suspicion de corrosion, il convient d'étudier l'ensemble des paramètres chimiques plutôt que de se concentrer exclusivement sur la dureté. La présence de chlorure, un pH inadapté, des métaux incompatibles et des résidus de produits de nettoyage peuvent jouer un rôle, selon l'installation.
Veillez à ce que les surfaces chauffantes restent propres
Les dépôts doivent être éliminés avant qu'ils ne deviennent difficiles à nettoyer ou qu'ils ne commencent à entraver de manière significative le transfert de chaleur.
Un programme d'entretien pratique permet de consigner l'état des éléments chauffants, le type de dépôts constatés, les méthodes de nettoyage utilisées et les zones présentant des décolorations récurrentes. La comparaison des inspections au fil du temps permet de distinguer les taches superficielles occasionnelles d'une détérioration progressive.
Les outils et produits chimiques de nettoyage doivent être compatibles avec le matériau concerné. Il convient d'éviter les outils métalliques susceptibles de transférer du fer sur les surfaces en acier inoxydable.
Simplifier les opérations d'inspection et de remplacement
Les éléments chauffants sont des composants soumis à l'entretien. Leur disposition doit permettre de les inspecter, de les démonter et de les remplacer en toute sécurité, sans qu'il soit nécessaire de démonter inutilement la cuve.
Une brasserie exploitant une salle de brassage électrique essentielle à la production doit également mettre en place une politique appropriée en matière de pièces de rechange. Disposer d'un élément de rechange compatible permet de réduire les temps d'arrêt, en particulier lorsque les délais d'approvisionnement sont longs.
Une corrosion récurrente devrait inciter à revoir le cahier des charges initial plutôt que de procéder à des remplacements successifs par le même composant.
Éléments à prendre en compte lors du choix d'un système de chauffage électrique pour une brasserie commerciale
Pour une brasserie qui envisage l'installation d'une nouvelle salle de brassage électrique, le matériau des éléments chauffants et leur durée de vie doivent figurer dans le cahier des charges initial.
Plusieurs facteurs doivent être examinés conjointement.
Fonctionnement des cuves. La cuve de liqueur chaude et la cuve de brassage ont des rôles différents dans le processus. Les besoins en chauffage doivent tenir compte de la fonction de la cuve : préparation d'eau chaude, chauffage du moût ou maintien d'une température de processus spécifique.
Capacité de chauffage. La puissance de l'élément chauffant doit permettre de respecter le temps de chauffage prévu et le calendrier de production, tout en restant compatible avec l'alimentation électrique disponible.
Charge superficielle de l'élément. La densité de puissance, la circulation, la qualité de l'eau et la formation de dépôts influencent les conditions de fonctionnement au niveau de la surface chauffée.
Matériaux et facilité de nettoyage. Le boîtier, les éléments de fixation, les joints d'étanchéité et les autres composants en contact avec le fluide doivent être choisis en fonction de leur environnement d'utilisation et conçus de manière à faciliter leur inspection et leur nettoyage.
Commandes et protections. La régulation de la température ainsi que les protections électriques et de niveau bas de liquide appropriées permettent à l'équipement de fonctionner dans les limites prévues. Les composants de commande doivent être correctement dimensionnés et installés.
Accès pour la maintenance. L'opérateur doit pouvoir inspecter et remplacer les composants nécessitant un entretien sans que cela n'entraîne une interruption majeure de la production.
Ces détails peuvent sembler insignifiants par rapport à la capacité globale de la salle de brassage, mais ils peuvent avoir une incidence directe sur la fiabilité des équipements au fil des années d'exploitation.
Solutions Tiantai pour les brasseries électriques
Tiantai fournit des systèmes de brassage électriques équipés d'éléments chauffants à immersion destinés à des applications telles que la préparation de l'eau chaude et l'ébullition du moût. Les configurations des salles de brassage électriques peuvent intégrer des panneaux de contrôle de la température permettant de réguler la puissance de chauffage et de garantir la reproductibilité des opérations de brassage.
Dans le cadre d'un projet commercial, le choix des équipements de chauffage doit tenir compte de la capacité de la cuve, du temps de chauffage requis, de l'alimentation électrique disponible, de la stratégie de régulation de la température, des caractéristiques de l'eau et des besoins en matière d'entretien.
L'ensemble de l'élément chauffant mérite également une attention particulière. Les caractéristiques techniques du matériau, les éléments de fixation, la densité de puissance, l'accessibilité et la compatibilité avec le programme de nettoyage prévu sont autant de facteurs qui influencent la durabilité à long terme de l'installation.
L'approche de Tiantai en matière de conception de salles de brassage électriques consiste à adapter la configuration du système de chauffage au processus de production prévu et aux exigences des équipements. Pour les brasseries qui envisagent une nouvelle installation ou le remplacement d'un système de brassage électrique vieillissant, il est préférable de vérifier ces détails dès la phase de conception plutôt qu'après l'apparition de traces de corrosion ou de pannes répétées des éléments chauffants.
