L'osmose inverse (OI) est largement utilisée dans la production de boissons parce qu'elle élimine de manière fiable les sels dissous, les bactéries, les colloïdes et les substances organiques de poids moléculaire élevé, tout en produisant un système compact et automatisé. Le perméat OI permet un contrôle précis des recettes (dosage des minéraux pour le style), l'appoint de la chaudière et des utilités de processus hygiéniques.
L'efficacité de l'OI dépend d'un prétraitement solide : filtres multimédias (quartz), charbon actif pour éliminer le chlore et les matières organiques, filtres fins/de sécurité (cartouche PP) et dosage ciblé de l'antitartre pour protéger les membranes. Le prétraitement doit permettre d'atteindre les objectifs de l'IDS et d'obtenir une chimie compatible avec les modules membranaires choisis.
Paramètres du processus (standard / recommandé)
- Plage de débit d'alimentation (brut) : 1 000 - 60 000 L/h.
- Débit du perméat (eau de brassage) : 500 - 30 000 L/h (en fonction du taux de récupération et de la qualité des aliments).
- Pression d'alimentation de la membrane RO (pompe à haute pression) : typiquement 2 - 17 bar pour les conceptions d'OI douces/saumâtres (spécifiques au site).
- Température d'alimentation : 5-45 °C.
- Plage de pH de l'alimentation : 4-9.
Principaux avantages
- Contrôle cohérent des recettes : Le perméat à faible TDS permet une reconstitution précise des minéraux en fonction des styles de bière et une répétabilité du pH de la trempe.
- Réduction du risque microbien : L'OI élimine la plupart des bactéries, des colloïdes et des matières organiques à forte teneur en eau lorsqu'elle est associée à un prétraitement adéquat.
- Compact et modulaire : Les systèmes d'osmose inverse montés sur patins s'adaptent à l'agencement serré des installations et sont modulables par l'ajout de modules parallèles.
- Logistique et coûts réduits par rapport aux cylindres : L'OI sur site et l'eau en vrac réduisent la dépendance à l'égard des sources externes d'eau traitée.
Configuration, caractéristiques et qualité de construction
- Réservoir tampon d'eau brute : Assure une alimentation régulière et découple les variations d'alimentation de la séquence de prétraitement. Options disponibles en acier inoxydable 304.
- Pompes de surpression et à haute pression : Dimensionné pour surmonter les chutes de pression du prétraitement et le point de consigne de l'alimentation de l'osmoseur ; les VFD sont recommandés pour le démarrage progressif et les économies d'énergie.

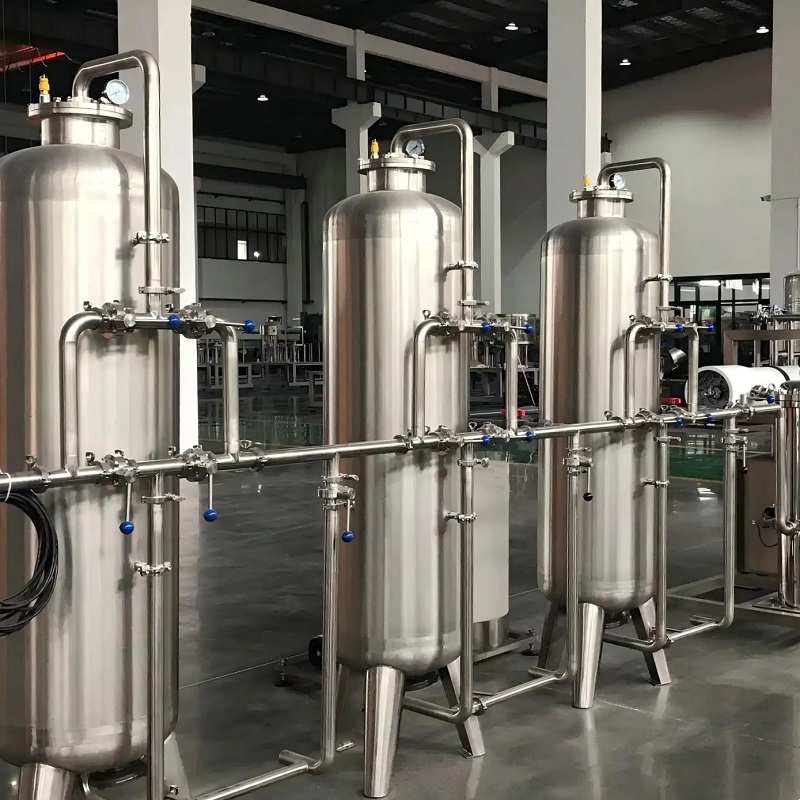

- Filtration multimédia : Sable quartzeux ou multimédia pour l'élimination des particules avec cycles de lavage à contre-courant automatiques ; dimensionnement du BNR en fonction de la charge de l'IDS.
- Stade charbon actif : Élimine le chlore libre et les matières organiques pour protéger les membranes en polyamide.
- Dosage de l'antitartre : Système de dosage continu avec pompe doseuse ; les dosages typiques d'antitartre varient en fonction de l'eau d'alimentation et de la chimie (plages pratiques courantes signalées de ~3 à 20 ppm en fonction de la source et de la formulation). Une analyse de l'eau avant devis est nécessaire pour définir le dosage.
- Filtration de sécurité : Cartouches en PP (1-5 µm) en amont des membranes pour capturer les particules résiduelles.
- Membranes d'osmose inverse et patin : Modules à enroulement spiralé dans des cuves sous pression ; construction et matériaux compatibles avec les produits alimentaires. La sélection des membranes et l'échelonnement (à un ou deux étages) dépendent de la récupération souhaitée et du TDS de l'alimentation.
- Assainissement et maintenance : Ports d'accès, points d'échantillonnage, capacité CIP pour le nettoyage chimique de la membrane, et un programme d'entretien clair basé sur le flux et la pression différentielle.
- Contrôles : PLC/HMI avec boucle de contrôle conductivité/TDS, recettes automatisées de rinçage/CIP et alarmes pour les événements d'alimentation/recirculation/rétrolavage.
Spécifications techniques
- Plage de débit d'alimentation : 1 000 - 60 000 L/h
- Plage de débit du perméat : 500 - 30 000 L/h
- Pression d'alimentation (pompe HP) : dépend du site ; typiquement 2-17 bar pour les applications saumâtres.
- Plage de température : 5-45 °C
- Objectif de l'IDS avant traitement : ≤ 3-5 (après filtres).
- Prétraitement typique : sable de quartz → charbon actif → dosage de l'anti-tartre → cartouche PP → OI
- Dose typique d'antitartre (ligne directrice) : consulter l'analyse de l'eau ; les fourchettes rapportées sont de ~3-20 mg/L.
- Matériaux de construction : tuyauterie et réservoirs en acier inoxydable 304 / 316 ; pompes et raccords de qualité alimentaire
Notes sur l'installation et le fonctionnement
- L'analyse de l'eau d'abord : Il faut toujours fournir une analyse complète de l'eau d'alimentation (TDS, dureté, alcalinité, silice, Fe, Mn, SDI, matières organiques) avant de finaliser le type de membrane et les objectifs de récupération.
- Concevoir la récupération de manière prudente : Des taux de récupération plus élevés augmentent le risque d'entartrage ; il convient d'équilibrer la récupération en fonction de la stratégie de l'agent antiscalant et des contraintes d'évacuation.
- Contrôle SDI : Installer un point de test SDI en amont de l'OI pour valider la performance du prétraitement ; objectif SDI ≤5 (idéalement ≤3 pour les modules sensibles).
- Sélection de l'antitartre : Utiliser les produits chimiques recommandés par le fournisseur et les calculateurs de dosage lors de la mise en service pour établir les taux de référence.
- CIP et nettoyage : Prévoir des nettoyages chimiques périodiques (CIP) en fonction de la pression différentielle et de la diminution du perméat ; maintenir un stock de cartouches de rechange et d'éléments membranaires.
