В пивоваренном цехе на изоляцию часто не обращают внимания. Снаружи резервуар может выглядеть совершенно исправным, а участок трубопровода может работать годами, не привлекая к себе внимания. Однако щели в изоляции, поврежденная обшивка или влага, скопившаяся под внешним слоем, могут постепенно приводить к увеличению энергопотребления и затруднять контроль за температурным режимом технологического процесса.
Для пивоваренных заводов, в которых используются пар, горячая вода, гликолевое охлаждение и емкости с регулируемой температурой, эти потери со временем накапливаются. Повторный нагрев воды, компенсация нежелательного поступления тепла и эксплуатация холодильного оборудования дольше, чем это необходимо, — всё это приводит к увеличению эксплуатационных расходов.
Улучшение теплоизоляции пивоваренного оборудования не всегда означает замену всех изолированных емкостей или нанесение самого толстого из доступных слоев изоляции. Во многих случаях более эффективный подход заключается в том, чтобы определить места теплопотерь, рассчитать экономически обоснованную толщину изоляции и отремонтировать те участки, которые больше не функционируют должным образом.
Почему теплоизоляция важна для пивоварни
На пивоваренном заводе в ходе всего производственного процесса происходит обращение с жидкостями, имеющими значительно различающиеся температуры. Для затирания и варки сусла требуется тепло, тогда как брожение и хранение пива зачастую зависят от контролируемого охлаждения. Поэтому резервуары с горячей водой, паропроводы, технологические емкости и линии с гликолем являются потенциальными местами нежелательной теплопередачи.
Эффективная теплоизоляция выполняет несколько функций.
Снижение энергопотребления. Теплоизоляция водонагревателей, заторных чанов, варочных котлов и отапливаемых трубопроводов замедляет потери тепла в окружающую среду. Системе отопления требуется меньше энергии для поддержания необходимой температуры. Теплоизоляция холодного оборудования действует в обратном направлении, ограничивая поступление тепла в технологический процесс.
Поддержание температуры технологического процесса. Изоляция помогает горячему раствору и нагретым технологическим средам сохранять температуру во время выдержки и транспортировки. На «холодной» стороне она снижает тепловую нагрузку на гликолевую систему. Она не заменяет систему регулирования температуры, но помогает оборудованию для нагрева и охлаждения работать в более контролируемых условиях.
Предотвращение образования конденсата. Температура труб технологических процессов, магистралей охлажденной воды и других охлаждаемых поверхностей может опускаться ниже точки росы окружающего воздуха. Без надлежащей теплоизоляции и сплошного пароизоляционного барьера влага может скапливаться на поверхностях или внутри теплоизоляции. Это создает проблемы при техническом обслуживании и может привести к повреждению теплоизоляционной конструкции.
Повышение безопасности на рабочем месте. Открытые горячие поверхности трубопроводов и сосудов могут стать причиной ожогов. Правильно спроектированная теплоизоляция снижает температуру поверхностей и позволяет повысить безопасность рабочих зон, хотя вокруг доступных горячих элементов по-прежнему может потребоваться установка дополнительных ограждений.
Эти преимущества выходят за рамки отдельных емкостей. Когда удается сократить теплопотери во всем технологическом оборудовании пивоварни и в системе инженерных сетей, совокупный эффект может привести к повышению энергоэффективности и снижению косвенных выбросов парниковых газов, связанных с потреблением топлива и электроэнергии.
Как определить экономическую толщину теплоизоляции
Увеличение толщины теплоизоляции, как правило, снижает теплопередачу, однако это также приводит к росту затрат на материалы, монтаж и отделочные работы. Экономически оптимальная толщина — это та величина, при которой совокупные затраты за весь срок эксплуатации системы являются наименьшими.
Это не обязательно самый тонкий вариант, но и не всегда самый толстый из доступных.
В ходе эффективной оценки следует учитывать следующие факторы:
- Рабочая температура: Сосуд или труба, работающие при большом перепаде температур по сравнению с окружающим воздухом, могут терять больше тепла, чем те, которые работают в менее суровых условиях.
- Часы работы: Оборудование, работающее в непрерывном режиме или удерживающее горячую воду в течение длительного времени, как правило, предоставляет больше возможностей для экономии энергии, чем оборудование, используемое лишь эпизодически.
- Теплоизоляционные характеристики: Теплопроводность, плотность материала и его эксплуатационные характеристики при фактической рабочей температуре влияют на то, какому количеству тепла способна противостоять теплоизоляция.
- Стоимость установки: Цены на материалы — это лишь часть расчёта. Свою роль играют также затраты на рабочую силу, внешнюю облицовку, обеспечение доступа, опоры и будущее техническое обслуживание.
- Цены на энергоносители: Стоимость электроэнергии, природного газа или других видов топлива для отопления влияет на финансовую ценность каждой сэкономленной единицы энергии.
- Эксплуатационные требования: На окончательные технические характеристики могут повлиять ограничения по температуре поверхности, меры по предотвращению конденсации, гигиенические требования и доступное пространство для установки.
В ходе оценки следует сопоставить дополнительные затраты на монтаж изоляции различной толщины с ожидаемым сокращением энергетических потерь в течение срока службы оборудования. По возможности следует использовать фактические графики эксплуатации, расходы на коммунальные услуги и температурные режимы оборудования, а не полагаться исключительно на общие расчеты.
Различные участки пивоваренного завода могут требовать применения разных решений. Бак для хранения горячей воды, работающий в течение всего дня, имеет иной профиль теплопотерь, чем короткий участок перекачивающего трубопровода, используемый на одном из этапов цикла варки пива. Клапаны, фланцы, опоры резервуаров и трубные соединения также требуют внимания, поскольку они могут оставаться плохо изолированными даже в том случае, когда основной резервуар или трубопровод имеет значительный слой изоляции.
Не существует единой толщины, которая была бы экономически оптимальной для любой пивоварни. Технические характеристики должны учитывать сферу применения, местные условия и предполагаемый срок службы.

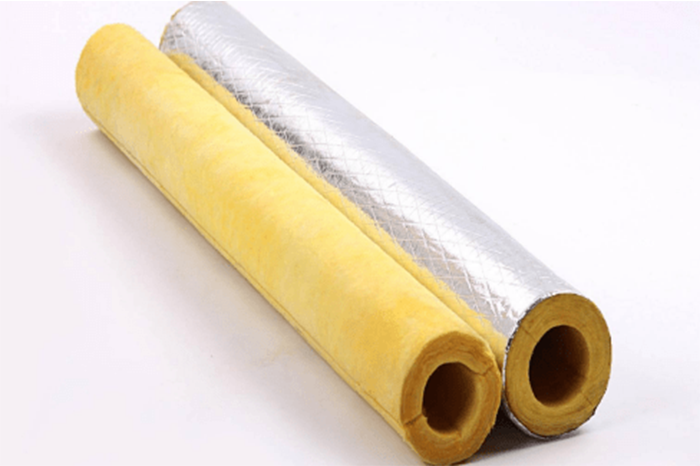

Выбор теплоизоляционных материалов для пивоваренного оборудования
Изоляционный материал должен соответствовать температурному диапазону, степени воздействия влаги, механическим нагрузкам и методам очистки, характерным для данной установки. Одних лишь теплотехнических характеристик недостаточно.
Например, теплоизоляция, применяемая на паропроводе, должна выдерживать рабочую температуру трубопровода. Теплоизоляция вокруг трубы с охлаждённым гликолем также должна взаимодействовать с системой контроля влажности, которая предотвращает попадание влажного воздуха на холодную поверхность.
При сравнении материалов следует учитывать теплопроводность, пределы рабочей температуры, огнестойкость, экологические требования, влагостойкость и механическую прочность. Стоимость приобретения следует оценивать с учетом предполагаемого срока службы и требований к техническому обслуживанию.
Наружная обшивка заслуживает такого же внимания, как и изоляция, расположенная под ней. Правильно подобранная обшивка защищает материал от дождя, промывочной воды, ударов и повседневных нагрузок. Плохо уплотненные стыки, поврежденные швы или отверстия вокруг проходов труб могут привести к попаданию воды в изоляцию и постепенному снижению её эффективности.
Линии холодного технологического процесса требуют особого внимания. Их пароизоляция должна оставаться непрерывной в местах стыков, соединений и проходов. Если теплый влажный воздух проникнет в изоляцию, внутри конструкции может образоваться конденсат, даже если внешняя поверхность выглядит сухой.
В случае горячего оборудования облицовка и система отвода влаги должны соответствовать рабочей температуре и условиям установки. Конструкция должна предотвращать попадание воды, одновременно обеспечивая отвод скопившейся влаги в тех местах, где это предусмотрено конструкцией системы.
При выборе материала также следует учитывать особенности работы пивоваренного завода. Изоляция вблизи часто используемых клапанов или оборудования, требующего регулярного осмотра, должна быть спроектирована таким образом, чтобы техническое обслуживание можно было проводить без неоднократного повреждения всего узла.
Почему влажная или повреждённая теплоизоляция становится проблемой с точки зрения энергоэффективности
Многие теплоизоляционные материалы действуют за счет удержания воздуха внутри конструкции, что замедляет теплопередачу. Когда вода проникает в материал, она может вытеснить изолирующий воздух и существенно снизить тепловое сопротивление.
Результат не всегда заметен сразу. Емкость может продолжать поддерживать рабочую температуру, поскольку система нагрева или охлаждения компенсирует дополнительную нагрузку. Потребление энергии может возрасти, прежде чем операторы заметят, что теплоизоляция пришла в негодность.
Влага может проникать в теплоизоляцию несколькими путями:
- Утечки в паропроводах, трубопроводах горячей воды или конденсатопроводах.
- Дождь проникает через поврежденную наружную облицовку.
- Вода для промывки проникает через открытые стыки.
- Конденсация, вызванная неполнотой пароизоляции на холодильном оборудовании.
- Механические повреждения вблизи опор трубопроводов, клапанов или точек доступа для технического обслуживания.
Вода также может способствовать коррозии под облицовкой, особенно в тех местах, где влага задерживается на металлических поверхностях. Простое покрытие поврежденного участка дополнительным слоем изоляции не решает основную проблему.
Надлежащие меры заключаются в выявлении источника влаги, осмотре поврежденного узла, устранении всех утечек и замене изоляции, утратившей необходимые эксплуатационные характеристики. Затем следует восстановить внешнюю оболочку, обеспечив надлежащую герметизацию стыков и надлежащую защиту от воздействия внешних факторов в будущем.
Проверка существующей теплоизоляции на действующей пивоварне
Не следует считать, что после установки система изоляции не требует технического обслуживания. Вибрация, доступ к оборудованию, очистка, погодные условия и естественный износ — все это со временем может повлиять на её состояние.
Программа практической проверки начинается с обхода горячих и холодных технологических систем пивоварни. Операторы или технический персонал должны обратить внимание на отсутствующую изоляцию, ослабленную или помятую облицовку, открытые швы, водяные пятна, коррозию, следы влаги и видимый конденсат.
Обратите особое внимание на те моменты, которые легко упустить из виду:
Трубная арматура и клапаны. Иногда при проведении технического обслуживания изоляция снимается, а затем не устанавливается должным образом. Эти незащищенные участки могут стать местами, где постоянно происходят теплопотери.
Опоры и проемы. Опоры труб, соединения резервуаров и места прохождения инженерных сетей через стены могут создавать тепловые мосты или отверстия, через которые проникает вода.
Оборудование для активного отдыха. Воздействие погодных условий может привести к повреждению облицовки даже в том случае, если утеплитель, расположенный под ней, изначально был уложен правильно.
Трубопроводы горячего и холодного водоснабжения. Неожиданно высокая температура поверхности горячего оборудования или периодическое образование конденсата на холодных поверхностях могут свидетельствовать о недостаточной теплоизоляции, повреждении пароизоляции или другой эксплуатационной неисправности.
На крупных пивоваренных заводах инфракрасная термография может помочь выявить аномальные распределения температуры поверхности резервуаров, трубопроводов и ограждающих конструкций зданий. Термографическое обследование особенно полезно в тех случаях, когда большие размеры объекта затрудняют ручной осмотр.
Однако тепловизионные изображения следует рассматривать скорее как средство предварительной проверки, а не как полноценный метод диагностики. На результаты измерений могут влиять излучательная способность поверхности, отражения, условия эксплуатации и тип внешней обшивки. При наличии подозрений на дефекты следует проверить их с учетом состояния оборудования и, при необходимости, подтвердить путем физического осмотра.
Полученные данные можно затем использовать для ранжирования ремонтных работ по вероятному влиянию на энергопотребление, последствиям для безопасности, риску дальнейшего износа и стоимости.
Практический план модернизации системы теплоизоляции пивоваренного завода
Замена всей системы изоляции редко бывает единственным вариантом. Программа модернизации может начинаться с ремонтных работ и постепенно переходить к более крупным инвестициям по мере появления более четких данных.
Начните с документирования состояния изолированных емкостей и технологических линий. Зафиксируйте видимые дефекты, периодическое образование конденсата, открытые фитинги и участки, где изоляция была удалена. В случае крупных систем термографическое обследование поможет составить более полную картину.
Далее необходимо устранить утечки и повреждения облицовки. Устранение источника утечки перед заменой теплоизоляции позволяет предотвратить повторное возникновение этой проблемы. Отсутствие теплоизоляции на часто используемых трубопроводах горячей воды или пара также может потребовать оперативного внимания, особенно в тех случаях, когда наблюдается значительный перепад температур или существует явная угроза безопасности.
Следующим шагом является оценка толщины и эффективности теплоизоляции на оборудовании, которое обладает наибольшим потенциалом экономии. К нему могут относиться резервуары для хранения горячей воды, отапливаемые технологические емкости, непрерывно работающие инженерные коммуникации и холодильные системы с чрезмерным поступлением тепла. Существующую теплоизоляцию следует оценивать по её фактическому состоянию, а не считать эффективной только потому, что она имеется.
И, наконец, отслеживайте результаты. Если имеются данные учета, сравнивайте потребление энергии на отопление и охлаждение до и после модернизации с учетом изменений объемов производства, графиков выпусков партий и условий окружающей среды. Это позволит легче отличить реальную экономию от обычных колебаний в работе пивоварни.
Для небольшой пивоварни наиболее экономически целесообразным первым шагом может стать ремонт нескольких поврежденных участков. Более крупному производственному предприятию, возможно, будет выгоднее провести комплексный аудит технологического оборудования, трубопроводной сети и ограждающих конструкций здания.
Учитывайте вопросы теплоизоляции при проектировании и расширении пивоваренного завода
Утепление проще интегрировать в проект пивоваренного завода, если на этапе проектирования учитывать рабочие температуры, расположение оборудования и доступ для технического обслуживания. Модернизация уже построенного объекта может потребовать дополнительных трудозатрат, временных остановок производства и изменений в существующих трубопроводах или облицовке.

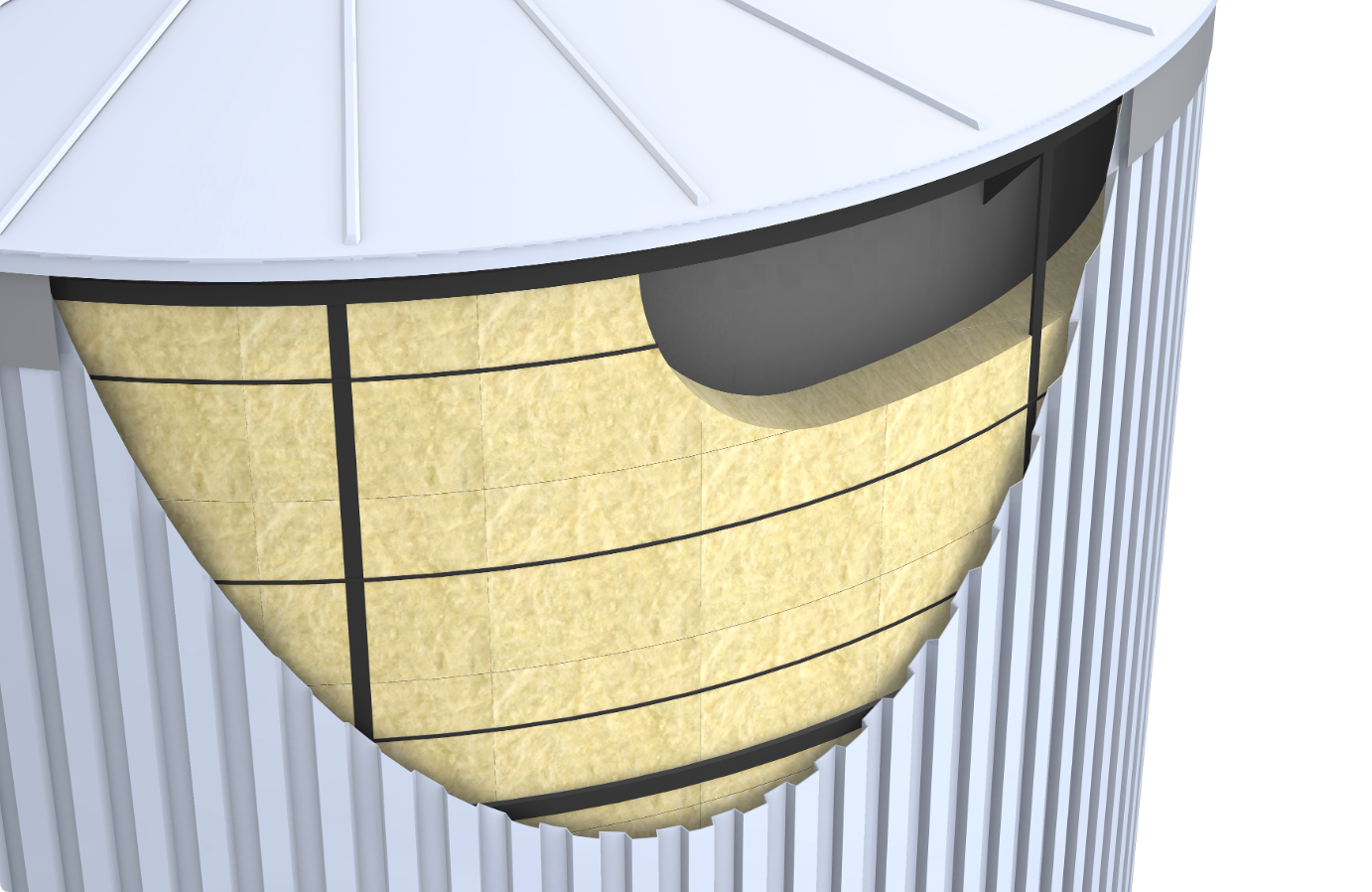

На долговечность оборудования влияют конструкция резервуара, материал изоляции, конструкция внешней оболочки и расположение технологических соединений. Важную роль играют также прокладка трубопроводов и доступ к арматуре: в оборудовании, которое сложно осматривать или обслуживать, с большей вероятностью могут возникнуть незамеченные дефекты изоляции.
Для пивоваренных заводов, планирующих строительство нового варочного цеха, увеличение мощностей по брожению или модернизацию существующих производственных мощностей, эти детали следует обсуждать в рамках более широкого разговора об оборудовании и планировке завода, а не оставлять их на потом, до завершения монтажа.
Компания «Тяньтай» поставляет пивоваренное оборудование, изготовленное по индивидуальному заказу, а также готовые решения для пивоваренных заводов «под ключ», включая системы варки, бродильные чаны и сопутствующее производственное оборудование. Обсуждение рабочих температур, требований к теплоизоляции, методов очистки и доступа для технического обслуживания на этапе планирования проекта позволяет обеспечить соответствие технических характеристик оборудования как производственным потребностям, так и долгосрочным эксплуатационным расходам.
Заключительные мысли
Теплоизоляция пивоваренного оборудования — это не просто обертывание резервуаров и труб подходящим материалом. Её эффективность зависит от выбора правильной толщины, правильной укладки изоляции, защиты её от влаги и надлежащего ухода на протяжении всего срока службы оборудования.
Для действующей пивоварни наиболее целесообразным первым шагом является выявление участков, где теплоизоляция повреждена, намокла, отсутствует или больше не соответствует условиям эксплуатации. В случае нового проекта необходимо провести оценку теплоизоляции в рамках общего проектирования технологического процесса и оборудования.
Тщательно спроектированная система теплоизоляции снижает нежелательную теплопотерю, способствует стабильной работе технологического процесса и позволяет сократить долгосрочные затраты на энергию. Настоящая ценность заключается в том, чтобы адаптировать технические характеристики системы к условиям эксплуатации пивоваренного завода и поддерживать систему в исправном состоянии после монтажа.
