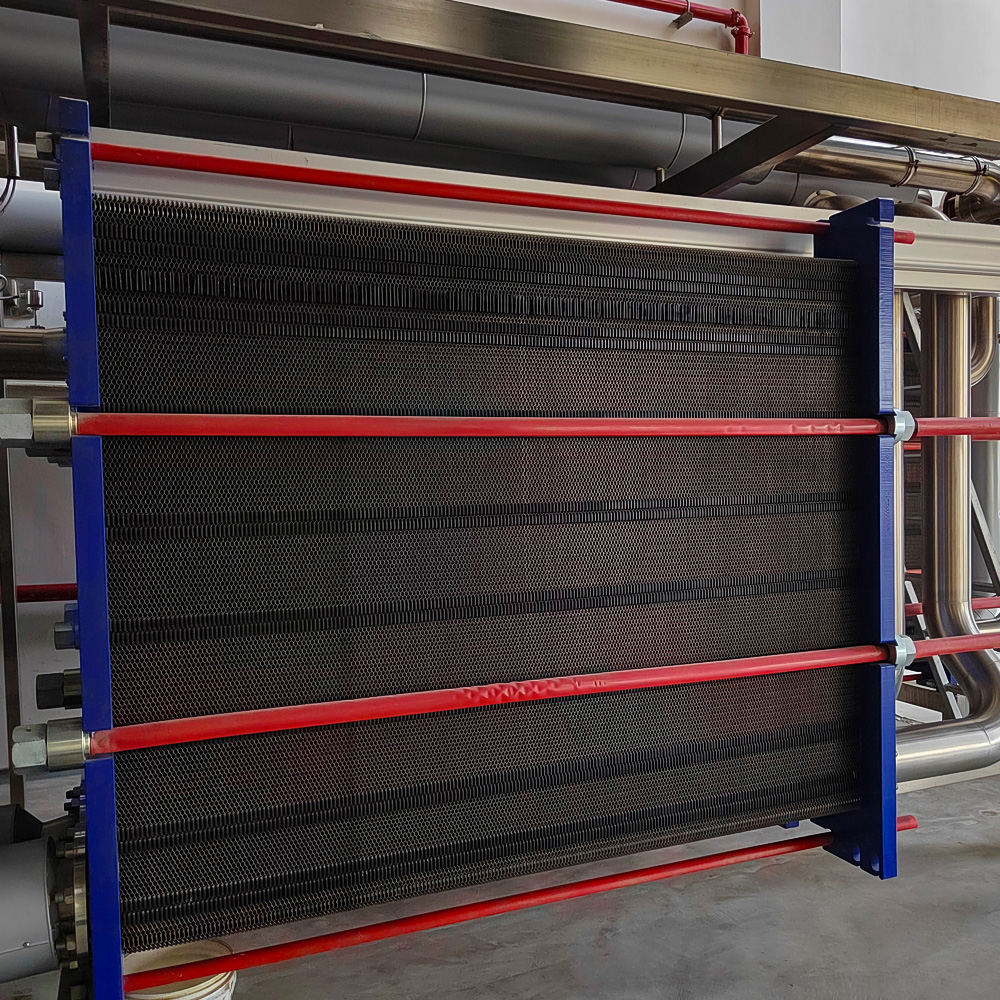

Un intercambiador de calor de placas es uno de los componentes más importantes de una fábrica de cerveza moderna.
Tras la ebullición del mosto y la separación en el whirlpool, el mosto debe enfriarse de forma rápida y segura hasta alcanzar la temperatura de inoculación de la levadura antes de la fermentación. Un sistema de enfriamiento del mosto bien diseñado ayuda a las cervecerías a mantener la consistencia de la fermentación, reducir los retrasos en la producción y proteger la calidad de la cerveza.
Sin embargo, al igual que cualquier equipo de proceso, un intercambiador de calor de placas requiere un funcionamiento y un mantenimiento adecuados. Con el paso del tiempo, los depósitos orgánicos, las incrustaciones minerales, el envejecimiento de las juntas y un montaje incorrecto tras el mantenimiento pueden reducir la eficiencia de la transferencia de calor o incluso interrumpir la producción.
Para los operadores de cervecerías, saber cómo inspeccionar, limpiar, desmontar y volver a montar un intercambiador de calor de placas es una parte importante del mantenimiento de unas operaciones de elaboración de cerveza fiables.
Por qué los intercambiadores de calor de placas de las fábricas de cerveza necesitan un mantenimiento periódico
Las fábricas de cerveza utilizan intercambiadores de calor de placas porque ofrecen una amplia superficie de transferencia de calor en un diseño compacto. Las múltiples placas de acero inoxidable crean canales estrechos por los que circulan por separado el mosto caliente y el medio de refrigeración, lo que permite una transferencia de calor eficiente sin que se mezclen ambos fluidos.
Esta estructura compacta también implica que los conductos internos disponen de un espacio limitado. Durante el funcionamiento de la fábrica de cerveza, se acumulan residuos como:
- Depósitos de proteínas
- Partículas de lúpulo
- Trub
- Sólidos derivados de la levadura
- Depósitos minerales procedentes del agua
puede acumularse progresivamente en las superficies de las placas si las condiciones de limpieza son insuficientes.
A medida que aumenta la acumulación de residuos, las fábricas de cerveza pueden observar lo siguiente:
- Tiempos de enfriamiento del mosto más prolongados
- Temperaturas de salida del mosto más elevadas
- Aumento del consumo de agua de refrigeración o de glicol
- Mayor caída de presión en el intercambiador de calor
- Menor eficiencia en la producción
En algunos casos, el problema no radica en el intercambiador de calor en sí, sino en unos procedimientos de limpieza insuficientes, unas condiciones de funcionamiento incorrectas o una falta de adecuación entre el diseño del equipo y el proceso de la fábrica de cerveza.
Las inspecciones periódicas y el mantenimiento preventivo ayudan a detectar estos problemas antes de que afecten a la producción.
Motivos habituales por los que las fábricas de cerveza necesitan instalar un intercambiador de calor de placas
Normalmente, un intercambiador de calor de placas no debería requerir un desmontaje frecuente si el sistema CIP y las condiciones de funcionamiento están correctamente diseñados.
No obstante, puede ser necesario realizar la apertura manual cuando las fábricas de cerveza se enfrentan a:
Rendimiento de refrigeración reducido
Si el mosto ya no alcanza la temperatura prevista para la inoculación dentro del tiempo normal de trasvase, las posibles causas son las siguientes:
- Acumulación de residuos en la superficie de la placa
- Caudal reducido
- Canales bloqueados
- Problemas relacionados con la temperatura del fluido refrigerante
Una comparación de la temperatura y la presión con las condiciones de funcionamiento originales suele ser el primer paso para determinar si es necesario limpiar el intercambiador de calor.
Fuga externa
Las fugas alrededor del conjunto de placas suelen estar relacionadas con el estado de las juntas.
Con el paso del tiempo, las juntas pueden:
- Perder elasticidad
- Endurecimiento debido a ciclos de temperatura repetidos
- Se han dañado durante el funcionamiento o en un mantenimiento anterior
La sustitución de las juntas desgastadas suele formar parte de una revisión general.
Aumento de la caída de presión
Una diferencia de presión superior a la normal en el intercambiador de calor suele indicar una restricción del caudal.
En el caso de las fábricas de cerveza, esto puede ocurrir cuando partículas de lúpulo o sólidos penetran en el intercambiador de calor y se acumulan en el interior de los estrechos canales de las placas.
Preparativos previos al desmontaje de un intercambiador de calor de placas para cervecerías
Abrir un intercambiador de calor de placas no es complicado, pero una preparación incorrecta puede provocar paradas innecesarias.
Antes de comenzar con las tareas de mantenimiento, las fábricas de cerveza deben preparar:
Juntas de recambio y piezas de repuesto
Un error habitual es abrir primero el intercambiador de calor y solo después comprobar si hay piezas de recambio disponibles.
Si es necesario cambiar las juntas de la unidad, se debe preparar con antelación un juego completo de juntas.
En función de las condiciones de funcionamiento y la antigüedad de los equipos, las fábricas de cerveza también pueden plantearse preparar:
- Platos de repuesto
- Juntas tóricas
- Elementos de fijación
- Productos químicos de limpieza
Disponer de piezas de recambio reduce los retrasos imprevistos en la producción.
Anota la disposición original de las placas

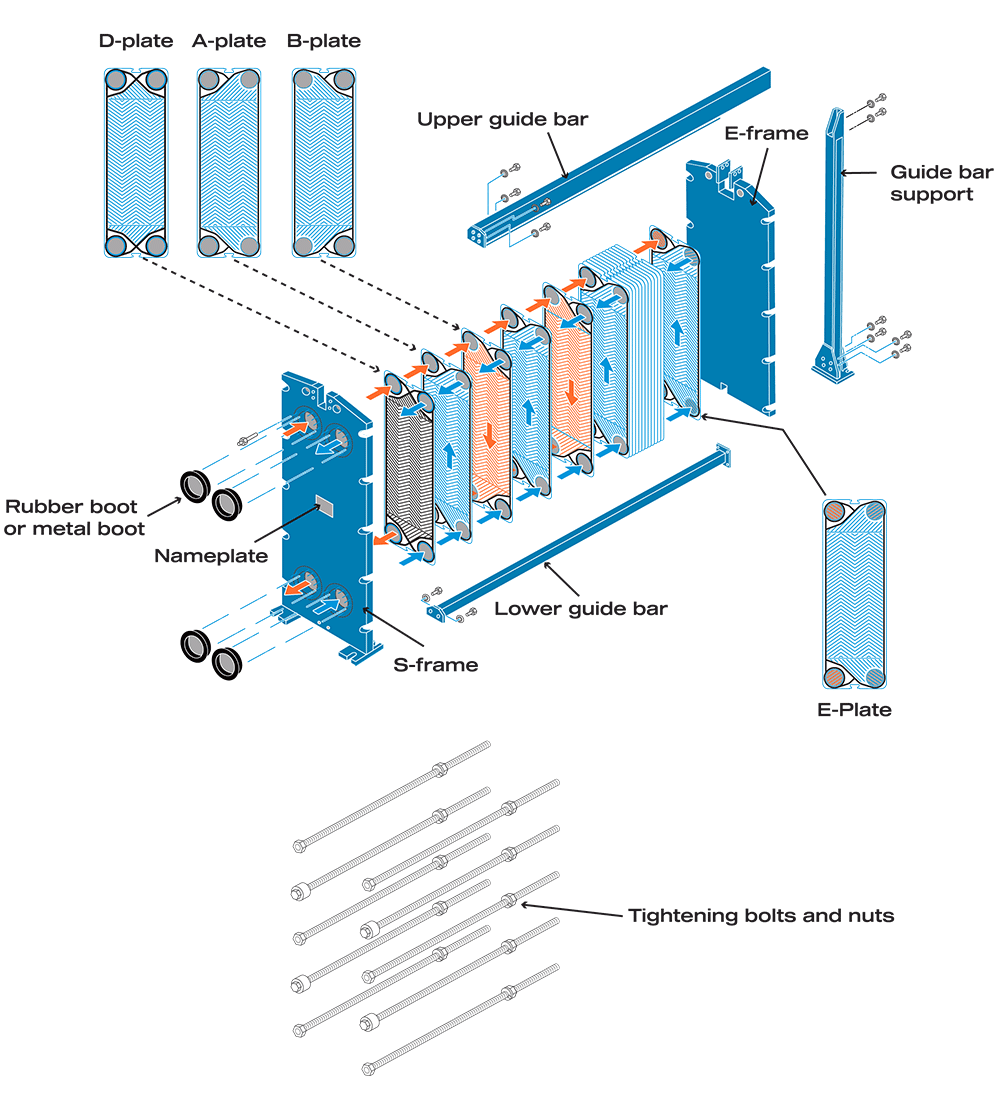

Un intercambiador de calor de placas no es simplemente una pila de placas idénticas.
Cada placa tiene una orientación específica, una posición de junta y una disposición del flujo.
Antes de la extracción:
- Haz fotos de la unidad montada
- Secuencia de placas de identificación
- Registrar la dirección del flujo
- Tenga en cuenta la dimensión de apriete original
Una disposición incorrecta de las placas durante el montaje puede provocar:
- Problemas de flujo interno
- Reducción de la transferencia de calor
- Fuga
Los operadores de cervecerías con experiencia suelen hacer hincapié en marcar las placas antes del desmontaje, ya que restablecer la configuración original es uno de los pasos más importantes durante el mantenimiento.
Aislar y despresurizar el equipo
Antes de abrir el aparato:
- Detener el flujo de mosto y del fluido de refrigeración
- Cerrar las válvulas
- Escurrir el líquido restante
- Comprueba que se haya liberado la presión interna
Nunca se debe abrir un intercambiador de calor de placas mientras haya presión en el interior del sistema.
Cómo desmontar un intercambiador de calor de placas para cervecerías
El procedimiento exacto depende del diseño del equipo, pero el proceso general incluye varios pasos importantes.
Afloja los pernos de fijación de manera uniforme
Los tornillos del bastidor deben aflojarse de forma gradual y uniforme.
Evita aflojar por completo un tornillo mientras dejas los demás totalmente apretados, ya que una liberación desigual de la presión podría afectar al bastidor y al conjunto de placas.
Separa las placas del bastidor
Una vez liberada la fuerza de compresión, la placa del bastidor móvil se puede abrir para dejar al descubierto el conjunto de placas.
En esta fase, comprueba lo siguiente:
- Estado de la placa
- Estado de la junta
- Acumulación de depósitos
- Signos de corrosión o daños
Retira las placas con cuidado si es necesario
Si es necesario retirar las placas:
- Mantenlos en el orden original
- Evita rayar las superficies de acero inoxidable
- Protege las ranuras de las juntas para evitar que se dañen
La superficie de la placa de acero inoxidable está diseñada para una transferencia de calor eficaz. Los arañazos o las deformaciones pueden afectar tanto al rendimiento como a la estanqueidad.
Revisión de placas y juntas durante el mantenimiento
La apertura de un intercambiador de calor brinda la oportunidad de evaluar si el equipo está funcionando en condiciones adecuadas.
Inspección de placas
Comprueba en cada placa lo siguiente:
- Corrosión
- Grietas
- Deformación
- Arañazos
- Depósitos abundantes
Una placa dañada puede provocar contaminación cruzada entre el mosto y el medio de refrigeración.

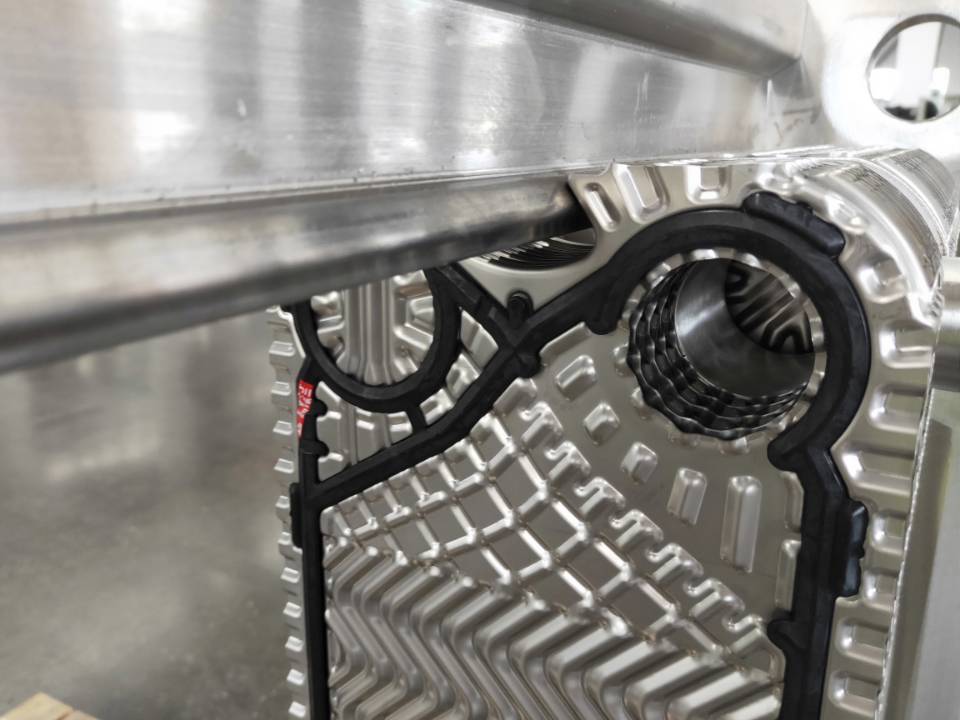

Inspección de juntas
Las juntas son componentes de sellado fundamentales.
Comprueba lo siguiente:
- Endurecimiento
- Grietas
- Pérdida de flexibilidad
- Colocación incorrecta
- Daños químicos
Al sustituir las juntas, la nueva junta debe ajustarse al diseño de la placa y a las condiciones de funcionamiento.
Limpieza de las placas de los intercambiadores de calor de placas para cervecerías
Los métodos de limpieza dependen del tipo y la gravedad de los depósitos.
Limpieza manual
En el caso de los intercambiadores de calor de placas abiertas, las placas pueden limpiarse manualmente utilizando métodos adecuados.
Entre las prácticas recomendadas se incluyen:
- Utiliza cepillos suaves o utensilios de limpieza adecuados
- Evita los materiales abrasivos que dañen las superficies de las placas
- Aclara bien después de limpiar
Los cepillos metálicos o una limpieza mecánica agresiva pueden dañar las superficies de acero inoxidable y acortar la vida útil de los equipos.
Limpieza CIP
Un sistema CIP bien diseñado puede reducir considerablemente la necesidad de desmontajes manuales frecuentes.
Un procedimiento típico de limpieza in situ (CIP) de un intercambiador de calor en una fábrica de cerveza puede incluir:
- Enjuague con agua para eliminar los residuos sueltos
- Limpieza con productos cáusticos para eliminar los depósitos orgánicos
- Limpieza con ácido cuando se producen depósitos minerales
- Enjuague final antes de la producción
La solución de limpieza debe ser compatible tanto con el material de las placas como con el de las juntas. El uso de productos químicos inadecuados o una concentración excesiva pueden dañar el equipo.
Por este motivo, el diseño del sistema CIP debe tenerse en cuenta a la hora de planificar la planta cervecera, y no añadirse posteriormente como una mejora independiente.
Cómo volver a montar correctamente un intercambiador de calor de placas
El montaje posterior es donde surgen muchos problemas de mantenimiento.
Un intercambiador de calor puede parecer que está correctamente instalado, pero aun así puede presentar fugas o un rendimiento deficiente si el conjunto de placas no se ha reacondicionado adecuadamente.
Sigue el orden original de las placas
Las placas deben volver a su posición y orientación originales.
Cambiar la disposición puede alterar el recorrido interno del flujo.
Comprueba la posición de la junta
Antes de apagar el aparato:
- Comprueba la colocación de la junta
- Retirar los materiales extraños de las zonas de sellado
- Asegúrate de que las placas estén bien alineadas
Aprieta hasta alcanzar la medida correcta
Un error muy común es pensar que cuanto más apretado, mejor es el sellado.
En realidad, una compresión excesiva puede dañar las placas o las juntas, mientras que una compresión insuficiente puede provocar fugas.
El conjunto de placas debe apretarse según las dimensiones especificadas por el fabricante, en lugar de basarse únicamente en una evaluación visual.
Realiza una prueba de presión antes de la producción
Tras el montaje:
- Comprueba si hay fugas externas
- Comprueba que el flujo sea normal
- Comprobar el rendimiento de la refrigeración
Una breve inspección antes de reanudar la producción puede evitar problemas más graves durante la jornada de elaboración de cerveza.
Soluciones para el enfriamiento del mosto y la sala de cocción de la cervecería Tiantai
Como fabricante de equipos para cervecerías, Tiantai diseña sistemas de enfriamiento de mosto como parte de soluciones integrales para la elaboración de cerveza.
En función de las necesidades de cada cervecería, Tiantai integra:
- Intercambiadores de calor de placas
- Bombas para mosto
- Sistemas de agua de refrigeración y de glicol
- Conexiones CIP
- Tuberías de la sala de cocción
- Sistemas de control de temperatura
Desde las microcervecerías hasta las grandes instalaciones cerveceras comerciales, el sistema de refrigeración se diseña en función de la capacidad de producción, el proceso de elaboración de la cerveza, los servicios disponibles y las necesidades de expansión futuras.
Un intercambiador de calor de placas fiable no solo se caracteriza por una transferencia de calor eficiente.
Se trata de mantener una calidad constante del mosto, unas condiciones de fermentación estables y un funcionamiento predecible de la fábrica de cerveza.
Conclusión
Un intercambiador de calor de placas puede parecer un componente sencillo en una fábrica de cerveza, pero su estado influye directamente en la eficiencia de la producción y en la calidad de la cerveza.
Saber cómo realizar el mantenimiento, la limpieza, el desmontaje y la reinstalación de los equipos ayuda a las fábricas de cerveza a reducir el tiempo de inactividad y a prolongar la vida útil de los mismos.
En el caso de los nuevos proyectos de cervecería, lo más recomendable es considerar la selección de los intercambiadores de calor, el diseño del sistema CIP, la gestión del mosto y la futura ampliación como parte de un único sistema integrado de elaboración de cerveza.
Una solución de enfriamiento del mosto bien diseñada hace mucho más que enfriar el mosto.
Ofrece una base fiable para una producción de cerveza constante.
