醸造所のグリコールチラーは、すべてが正常に稼働しているときは見過ごされがちです。醸造チームが生産に専念している間、この装置は発酵タンクやブリートタンク、その他の冷却側設備に、静かに冷たいグリコールを供給し続けています。.
冷却能力が失われると、状況は急速に変化する。.
発酵が進むにつれて熱が発生し続けます。急速冷却中のタンクは温度が上昇し始める可能性があります。充填を待つビールは、設定された温度を維持できなくなる恐れがあります。同時に、オペレーターは、どのタンクを最も緊急に冷却すべきか、また残りの冷却能力をどのくらいの時間維持できるかを判断しなければならない場合があります。.
このため、グリコール冷却は、単なる補助設備としてではなく、醸造所のプロセスエンジニアリングにおける極めて重要な要素として扱うべきである。.
典型的な故障箇所、冷却トラブルの兆候、およびシステム設計における選択肢を理解することで、醸造所は稼働停止時間を短縮し、温度に起因する生産上の問題が発生するリスクを低減することができます。.
醸造所のグリコール冷却システムにはどのような役割があるのでしょうか？
醸造所のグリコール冷却システムは、閉ループ式の 冷凍システム 主に発酵およびコールドサイドの温度管理に使用されます。.
一般的な設置構成には、グリコールチラー、断熱されたグリコールタンクまたは貯槽、循環ポンプ、配管、制御弁、温度センサー、および発酵タンクや熟成タンクに取り付けられた冷却ジャケットが含まれます。.
基本的な手順は簡単です。.
について 冷凍システム グリコール溶液から熱を取り除き、その温度を下げます。循環ポンプが、冷却されたグリコールを発酵タンクの冷却ジャケットに送り込みます。ビールから発生した熱はタンクの壁を通ってグリコールに移り、温められたグリコールは冷却システムに戻ります。.
しかし実際には、醸造所の冷却需要は絶えず変化している。.
複数の発酵が進行中のセラーは、 冷凍システム 空の地下室よりも。冷たい空気が激しく流れ込むと、さらに大きな冷房需要が生じますが、周囲の気温が高いと、外部からの熱の流入が増加します。.
したがって、商業用醸造所のチラーは、単にタンクの総容量だけでなく、予想される熱負荷、運転温度、同時冷却需要、および生産スケジュールに基づいて選定されるのが一般的です。醸造所専用のグリコールチラーは、低温運転と、発酵冷却に伴う高い流量要件を考慮して設計されています。.
グリコールチラーの故障が、なぜセラー全体に影響を及ぼすのか
冷凍設備の故障による影響は、その時点で醸造所でどのような作業が行われているかによって異なります。.
活発な発酵
発酵の過程で、酵母は糖分をアルコールに変え、その代謝活動の結果として熱を発生させます。.
十分な冷却が行われないと、ビールの温度が所定の発酵範囲を超えて上昇してしまう可能性があります。その実際の影響は、酵母の株、ビールのスタイル、発酵の段階、および温度変化の速さによって異なります。.
このため、冷却システムの稼働能力が通常より低い場合、通常は活発に発酵が進んでいる発酵槽を優先すべきである。.
低温急冷タンク
すでに目標の急速冷却温度に達しているタンクには、特に断熱が十分に施されている場合、ある程度の熱的バッファーがあります。.
しかし、一度冷却効果が失われると、ビールは周囲から徐々に熱を吸収していくことになります。.
つまり、一時的な冷却能力の不足が生じた際には、すでに冷却済みのタンクを戦略的に活用できる場合もありますが、冷却済みの在庫が正常に機能している設備の代わりになるとは限らないため、そのように想定すべきではありません。 冷凍システム 無期限に。.
ブライトタンクおよびその他のコールドサイド用容器
ライトビール用タンクやその他の温度制御タンクは、同じグリコール循環系統を共用している場合があります。.
システムが所定の温度を維持できない場合、発酵そのものはすでに終了しているにもかかわらず、包装のスケジュールが遅れる可能性があります。.
だからこそ、醸造所では、すべての冷却負荷を同等に扱うのではなく、接続された各タンクの冷却の優先順位を把握しておく必要があるのです。.
醸造所におけるグリコール冷却の一般的な問題点
冷却に関する問題がすべて、コンプレッサーの故障を意味するわけではありません。.
トラブルシューティングを行う上で有効なアプローチは、システム全体――つまり、冷凍、グリコール循環、配管、タンク側の熱伝達、および制御――を総合的に検討することです。.
1. グリコールチラーの容量が不足している
容量不足のチラーは、生産量が少ない時期には正常に稼働していても、需要のピーク時には深刻なボトルネックとなる可能性があります。.
次のような場合に、この現象が発生することがあります：
- 複数の発酵槽が同時に稼働している
- 複数のタンクでコールドクラッシュが行われています
- 生産量の増加
- 発酵タンクが追加された
- 同醸造所はラガーの生産量を増やす
- 周囲の温度が著しく高くなる
- 醸造の頻度が増える
したがって、醸造所では、当初の設備リストに基づけば「適切なサイズのチラー」を備えているように見えるかもしれませんが、実際の生産量は、当初の冷却計算の前提として用いられた想定値を上回って増加している可能性があります。.
実際の症状は、多くの場合、徐々に現れます：
- グリコールの目標温度への回復に時間がかかりすぎる
- コンプレッサーが長時間稼働する
- タンクの冷却速度が遅くなる
- 一部の船舶は、設定値に到達するのに苦労している
このような状況では、個々の部品を交換しても根本的な問題が解決しない可能性があります。現在の醸造スケジュールに基づいて、冷凍負荷を再計算する必要があります。.
2. コンプレッサーの故障
コンプレッサーは、冷凍回路の中核をなす部品です。.
コンプレッサーは、電気的な不具合、過負荷状態、凝縮圧力の過大、機械的な故障、あるいはシステム内の他の箇所での問題により、停止することがあります。 冷凍システム.
コンプレッサー自体が故障したと結論付ける前に、オペレーターは当該装置のアラームおよび保護制御機能を確認し、有資格の保守担当者が原因を特定しているかどうかを確認する必要があります。.
コンプレッサーが繰り返しトリップする場合は、動作が安定するまで安易に再起動すべきではありません。過負荷や短時間のオン・オフを繰り返す場合は、より深刻な問題がある可能性があります。.
醸造所が単一のコンプレッサーに依存している場合、そのコンプレッサーが故障すると、利用可能な冷凍能力の大部分またはすべてが失われる可能性があります。したがって、大規模なシステムでは、ダウンタイムにかかるコストに応じて、複数の冷凍回路やその他の冗長化措置を導入することが妥当となる場合があります。.
3. 凝縮器の放熱不良
チラーは、醸造所から取り除いた熱を放出しなければならない。.
空冷式システムの場合、コンデンサーには十分な気流と適切な動作環境が必要となります。.
凝縮器の表面が汚れている、空気の流れが妨げられている、周囲温度が高すぎる、あるいは機器の設置場所が不適切であるといった要因により、凝縮温度が上昇し、冷凍性能が低下する可能性があります。.
考えられる症状には次のようなものがあります：
- 高圧警報
- 冷却能力の低下
- コンプレッサーの動作温度の上昇
- 頻繁なシャットダウン
- 回復に時間がかかる
この問題は、特に暑い気候の地域にある醸造所や、密閉された機械室にチラーが設置されている醸造所において顕著です。.
したがって、醸造所のレイアウト設計にあたっては、チラーの設置場所について、清掃やメンテナンスのためのアクセスも含め、十分に検討する必要があります。.
4. グリコールポンプまたは流量の問題
冷凍回路は正常に作動しているにもかかわらず、セラーが十分に冷えない場合があります。.
その原因は、グリコールの循環が不十分である可能性がある。.
考えられる原因としては、次のようなものがあります：
- ポンプの故障
- ポンプの選定誤り
- 配管における過大な圧力損失
- ループ内に閉じ込められた空気
- 目詰まりしたストレーナー
- バルブの位置が不適切
- 油圧バランスの不良
その兆候の一つは、各タンク間で冷却ムラが生じていることです。.
グリコールヘッダーに近い発酵槽は比較的正常に冷却される一方で、長い分岐管の末端にある別の容器は、所定の温度に達するのに苦労することがある。.
このため、ポンプおよび配管網は、チラーと併せて設計する必要があります。.
5. グリコール濃度の不適切さ
グリコール・水の混合液は熱伝達システムの一部であり、必要な動作温度に応じて選定する必要があります。.
その濃度は、凍結防止効果と流体の物性の両方に影響を及ぼします。.
グリコールの量が少なすぎると、システムの凍結余裕が減少する可能性があります。グリコール濃度が高すぎると、粘度が増加し、流体の熱伝達性能やポンプの効率が低下する可能性があります。.
したがって、適切な濃度は、チラーメーカーの仕様およびシステムの実際の動作温度に基づいて決定する必要があります。.
また、その流体は用途に適したものでなければなりません。醸造所の冷却システムでは、低温側の温度制御にプロピレングリコール系流体が一般的に使用されています。.
6. 発酵タンクがボトルネックとなっている
チラーの冷凍能力は十分であっても、タンクの冷却性能が不十分な場合があります。.
熱伝達は、グリコール系と容器の冷却ジャケットとの関係に依存する。.
要因としては、次のようなものがあります：
- 有効ジャケット面積
- ジャケットの構造
- グリコールの流量
- タンクの断熱
- 温度センサーの位置
- 温度制御弁の構成
冷却面が不十分であったり、ジャケット内のグリコール循環が不十分であったりする場合、冷凍能力を増強しても、期待したほどの改善効果が得られない可能性があります。.
だからこそ、発酵タンクの設計とグリコールシステムの設計は、一体として検討すべきなのです。.
冷却性能が低下した際、オペレーターはどのような点を確認すべきでしょうか？
醸造所で、タンクの冷却速度が通常より遅いことに気づいた場合、現在の運転状況をシステムの通常の挙動と比較すると有益です。.
グリコールの温度を確認する
グリコール貯蔵タンクが通常の温度に達していない場合は、冷凍システムに問題がある可能性があります。.
貯水槽の温度が予想通りであるにもかかわらず、個々のタンクが冷却されていない場合は、循環、バルブ、配管、あるいはタンク側の熱伝達に注意を向けるべきである。.
ポンプを確認してください
適切な循環ポンプが作動しており、流量が確保されていることを確認してください。.
ポンプのアラーム、異常な音、振動の増加、あるいは圧力の変化は、有用な手がかりとなる場合があります。.
バルブおよび制御システムを確認する
温度制御システムは、センサー、制御弁、および自動化機能が連携して機能することに依存しています。.
センサーの故障やバルブの動作不良があると、チラー自体が正常に動作していても、グリコールがタンクに到達しなくなることがあります。.
コンデンサーを確認してください
空冷式システムの場合は、コンデンサーに汚れがないか点検し、空気の流れが妨げられていないことを確認してください。.
冷凍側の修理は、必ず有資格者が行う必要があります。.
タンクの性能を比較する
1台か2台のタンクにのみ影響があり、セラーの他の部分は正常に機能している場合、プラント全体の冷凍システムが停止する可能性は低くなります。.
そうすれば、調査は影響を受けたタンク、分岐配管、バルブ、センサー、またはポンプの流量に焦点を当てることができます。.
一時的な冷却システムの停止が発生した場合、醸造所ではどのような対応が可能でしょうか？
緊急冷却計画は、必要になる前に策定しておくべきです。.
冷凍能力が失われた場合、通常、最優先すべきことは、温度変化に最も敏感なタンクを保護することです。.
利用可能なグリコールよりも温度が低いタンクは、自動的にループに接続されたままにしてはなりません。温度の高いグリコールを温度の低いタンク内を循環させると、熱を除去するどころか、タンク内に熱が移ってしまう可能性があります。.
したがって、停止期間中は、各タンクの隔離が極めて有用となります。.
この醸造所では、不要な冷却負荷を低減し、利用可能な冷却能力を、発酵中のタンクやその他の重要なタンクに集中的に割り当てることができます。.
一部の醸造所では、一時的にレンタルできるチラーや代替の冷却設備を利用できるようにしているところもあります。また、異なる冷却回路間を相互接続することで、ある区画が隔離されても、セラーの一部は稼働し続けられるようにしているところもあります。.
具体的な緊急時の対応策は、醸造所のレイアウトや利用可能な設備によって異なりますが、その基本原則は同じです：
冷却システムは、通常運転ができない場合に、オペレーターが選択肢を持てるようにすべきである。.
醸造所のグリコールシステムに冗長性を組み込む設計
冗長化とは、必ずしも同じサイズのチラーを2台丸ごと設置することを意味するわけではありません。.
適切な解決策は、醸造所の規模、生産額、稼働環境、およびダウンタイムによるコストによって異なります。.
考えられるアプローチとしては、次のようなものがあります：
予備ポンプ
予備の循環ポンプを設置しておけば、ポンプの故障に対する比較的簡単な対策となります。.
複数の冷凍回路
大規模なシステムでは、複数のコンプレッサーや冷凍回路を採用することで、1つの故障があっても必ずしも冷却能力全体が失われることがないようになっています。.
独立した冷却ゾーン
セラーは遮断弁を用いてゾーンごとに区切ることができ、これにより、異なるグループのタンクを個別に管理することが可能になります。.
相互接続
必要に応じて、冷却回路間の相互接続を設けることで、メンテナンス時や機器の故障時にさらなる柔軟性を確保することができます。.
緊急連絡先
戦略的な位置に接続ポイントを設けておけば、緊急時にセラーの設計を変更することなく、一時的な冷却設備を容易に接続できるようになります。.
適切な冗長性のレベルは、醸造所で多額の損失を伴う操業停止が発生した後で追加するのではなく、設計段階で評価しておくべきである。.
冷却能力は、ピーク需要に基づいて算定すべきである
醸造所の冷却負荷は動的です。.
実用的な設計計算を行うには、発酵槽の公称容量だけでなく、その他の要素も考慮する必要があります。.
要因としては、次のようなものがあります：
- 稼働中の発酵槽の数
- 発酵熱負荷
- 発酵温度
- 低温クラッシングの要件
- 同時に冷却中のタンクの数
- ブライトタンクの要件
- 麦汁の冷却要件
- グリコールの供給温度
- 周囲環境
- 醸造の頻度
- 今後の拡張
ラガーの生産割合が高い醸造所は、主に高温発酵のエールを生産する醸造所とは、冷凍・冷蔵設備の要件が大きく異なる場合があります。.
同様に、1日1回の醸造を行う醸造所と、1日に数回の醸造を行う工場とでは、ピーク時の需要量が異なる場合があります。.
したがって、チラー、グリコールタンク、ポンプ、配管、およびタンクジャケットは、1つの熱システムとして評価すべきである。.
グリコール緩衝液や貯留槽がなぜ重要なのか
グリコールタンクは、単なる液体の貯蔵以上の役割を果たしています。.
これは、冷凍能力と変動するプロセス需要との間の熱的バッファとして機能します。.
複数のタンクが同時に冷却を必要とする場合、貯蔵された低温のグリコールが即座の冷却源となり、その間、冷凍システムがループから熱を除去します。.
適切な容量の貯水槽は、負荷変動時においてもグリコールの温度を安定させるのに役立ちます。このため、醸造所の冷却システムでは、通常、グリコールタンクまたは貯水槽をチラーや循環ポンプと組み合わせて使用しています。.
貯水槽のサイズは、すべての醸造所に一律の比率を適用するのではなく、冷却負荷、チラーの能力、運転温度、および制御戦略に基づいて選定すべきである。.
冷却システムのレイアウトは、チラーの能力と同じくらい重要です
醸造所には十分な冷却能力があっても、配管システムの問題によってタンクの性能が低下してしまうことがあります。.
配管距離が長い、配管径が小さすぎる、継手が過剰である、断熱が不十分である、あるいは分岐部のバランス調整が不適切な場合、圧力損失が増加し、個々の容器への供給流量が減少する可能性があります。.
新しい醸造所を建設する際は、グリコールヘッダーの発酵室のレイアウトと併せて計画する必要があります。.
設計においては、以下の点を考慮する必要があります：
- チラーとセラーの間の距離
- 冷却分岐数
- 今後の戦車の配置場所
- ポンプヘッド
- 配管の断熱
- 排水および保守用アクセス口
- 個々の血管の分離
醸造所が成長するにつれて、この点はますます重要になってきます。.
設立当初の醸造所には、発酵槽が4基あるかもしれません。数年後には、15基や20基になることもあります。当初の配管システムが拡張を見越して設計されていなかった場合、配管そのものがボトルネックとなる可能性があります。.
天台醸造所のグリコール冷却システム
Tiantai社は、チラーを独立した装置として扱うのではなく、醸造プロセス全体の一部としてグリコール冷却を設計しています。.
醸造所の冷却システムには、以下のものが含まれる場合があります：

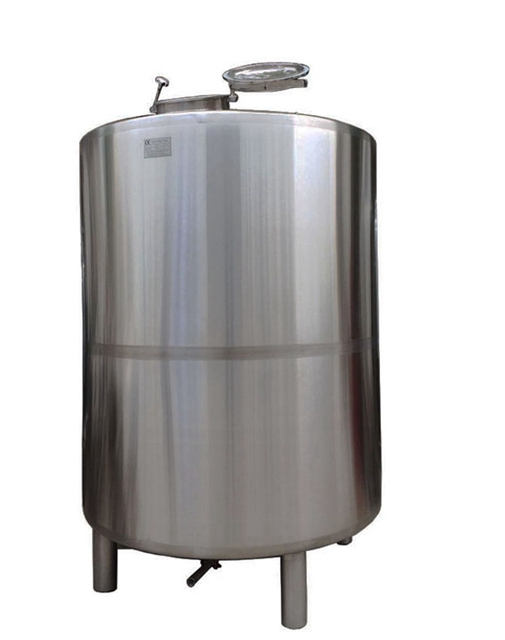

- グリコール水タンク
- 醸造所用グリコールチラー
- 循環ポンプ
- グリコール配管
- 発酵タンクおよびブリートタンクの冷却ジャケット
- 温度センサーと制御弁
- 冷液タンク
- 麦汁冷却用熱交換器
- 制御盤
実際の構成は、醸造所の生産能力、生産スケジュール、発酵の要件、建物のレイアウト、地域の気候、および将来の拡張計画によって異なります。.

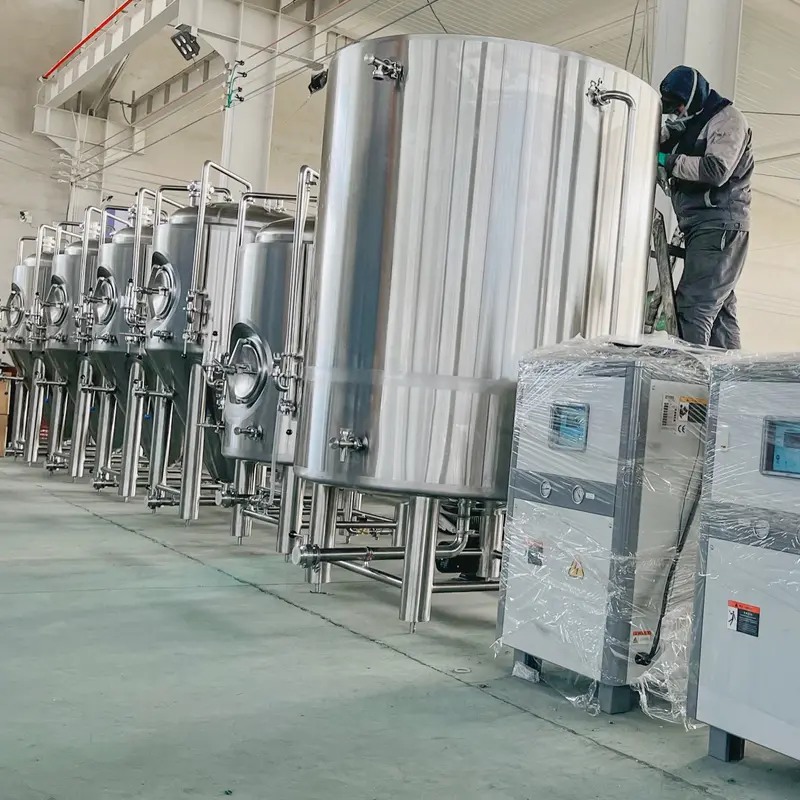

天泰の醸造所プロジェクトでは、グリコールタンク、チラー、配管、発酵タンク、ブリートタンク、麦汁冷却装置など、さまざまな冷却構成が、完全な醸造システムの一部として機能する様子が示されています。.
例えば、天台（ティアンタイ）の醸造所プロジェクトでは、1台の冷凍機に依存するのではなく、複数のグリコールチラーを使用することができ、冷却ネットワークは必要な発酵能力と生産スケジュールに基づいて設計されます。.
その目的は、単に冷たいグリコールを製造することだけではありません。.
当社の目的は、必要な冷却能力を適切な船舶に適切なタイミングで提供するとともに、通常の運航、保守、および将来の拡張に対応できる十分な制御性と柔軟性を確保することです。.
