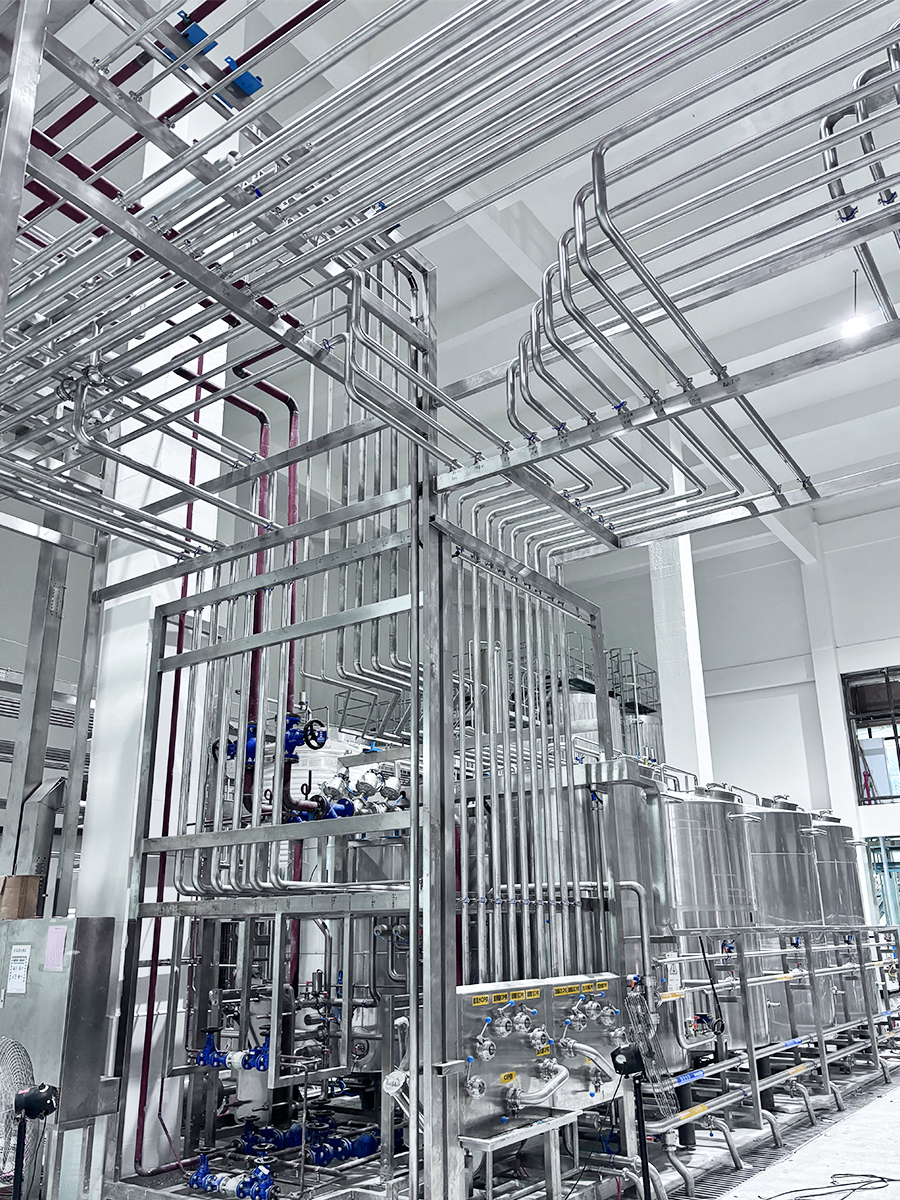

현대 양조장에서는 배관 시스템이 매싱, 라우터링, 맥즙 끓이기, 와일풀, 발효, 맥주 저장, 여과, 충진, CIP 세척 및 기타 생산 공정을 연결합니다. 이는 전체 양조 시스템에서 없어서는 안 될 필수적인 부분입니다.
맥아즙, 맥주, 공정용수, 증기, 압축 공기, 이산화탄소, 냉각 매체 및 CIP 세정액은 모두 적절한 배관 시스템을 통해 이송되어야 합니다. 따라서 배관 설계는 물질 이송 효율뿐만 아니라 생산 위생, 세정 성능, 에너지 이용 효율 및 장비의 운영 안정성에도 영향을 미칩니다.
양조장 배관 시스템의 주요 구성 요소
이송되는 매체의 종류와 기능에 따라, 양조장 배관은 주로 공정 배관, 유틸리티 배관 및 CIP 배관으로 구분됩니다.
공정 배관
공정 배관은 주로 매시, 맥즙, 맥주, 효모 및 기타 생산 매체를 이송하는 데 사용됩니다.
이 배관들은 제품과 직접 접촉하므로, 위생, 배수성 및 CIP 세척 성능에 각별한 주의를 기울여야 합니다. 배관 경로는 가능한 한 단순하게 유지해야 하며, 불필요한 엘보, 티, 지나치게 긴 분기 배관은 최소화해야 합니다.
유틸리티 배관
유틸리티 배관에는 공정용수, 온수, 증기, 압축 공기, 이산화탄소 및 냉각 매체가 포함됩니다.
배관 직경은 각 매체의 온도, 압력 및 유량에 따라 결정해야 합니다. 또한 단열, 열팽창 및 안전 요건에 대해서도 충분히 고려해야 합니다.
CIP 배관
CIP 배관은 가성용액, 산용액, 온수 및 기타 세정 매체를 이송하는 데 사용되며, 이를 통해 CIP 스테이션 다양한 생산 설비와 함께.
배관 시스템은 세정액이 세정 회로 전체를 덮을 수 있도록 하고, 원활하게 되돌아와 배출될 수 있도록 설계되어야 합니다.
양조장 배관 설계의 기본 원칙
배관 배치를 최적화하십시오
배관 설계는 공정 흐름과 설비 배치를 고려하여 계획해야 합니다. 생산 요건을 충족하는 동시에 이송 거리를 최소화하고, 불필요한 엘보와 연결 지점을 줄여야 합니다.
이를 통해 유동 저항과 제품 잔류물을 줄이고 세척 작업량을 줄일 수 있습니다.
적절한 파이프 직경 결정하기
배관 직경은 매체의 종류, 유량, 허용 압력 강하, 펌프 성능 및 CIP 세척 요건을 고려하여 결정해야 합니다.
제품 배관의 직경이 너무 작으면 유동 저항이 증가합니다. 반대로 너무 크면 유속이 부족해질 수 있으며, 이로 인해 제품 체류가 증가할 수 있습니다.
배수성을 확보하고 위생적 사각지대를 최소화하십시오
제품 및 CIP 배관에는 불필요한 저점, 액체가 고이는 구역 및 지나치게 긴 데드 레그가 없도록 해야 합니다. 공정 요구 사항에 따라 적절한 경사를 확보해야 합니다.
밸브, 계측기 및 시료 채취 지점도 양조장 생산에 적합한 위생적인 방법으로 설치해야 합니다.
배관 자재 및 연결 방법
양조장의 제품 접촉 배관은 일반적으로 304 또는 316L 스테인리스강으로 제작됩니다. 구체적인 재질은 유체, 세척 조건 및 프로젝트 요구 사항에 따라 선정해야 합니다.
배관의 내면은 매끄러워야 하며, 위생 및 세척 성능에 영향을 미칠 수 있는 용접 과다, 균열 및 기타 결함을 방지하기 위해 용접 품질을 적절히 관리해야 합니다.
위생용 배관은 일반적으로 위생 용접 공법과 피팅을 사용하여 설치됩니다. 실제 적용 상황에 따라 장비 연결부, 밸브 및 분해가 필요한 위치에는 위생용 클램프 연결 방식을 사용할 수 있습니다.
스테인리스강 배관과 탄소강 지지대 등 서로 다른 재질이 접촉하는 부위에서는 부식 위험을 줄이기 위해 적절한 격리 조치도 취해야 합니다.
밸브, 계측기 및 배관 배치
양조장 장비 일반적으로 비교적 좁은 공간에 설치되므로, 배관 배치는 생산, 운영, 유지보수 및 안전 요건을 충족해야 합니다.

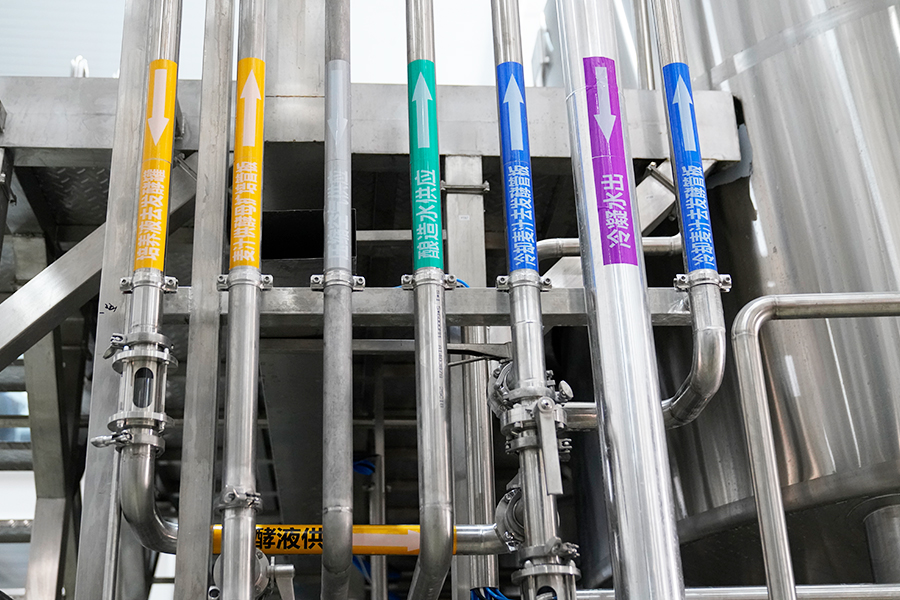

서로 다른 매체를 운반하는 배관은 적절히 분리되어야 합니다. 제품 배관, 증기 배관, 냉각 배관 및 전기 배선 간에는 간섭을 방지하기 위해 적절한 간격을 유지해야 합니다.
밸브와 계측기는 작동 및 유지보수가 용이한 위치에 설치해야 합니다.
자동 양조 시스템에는 자동 밸브, 유량계, 압력계, 온도 센서 및 기타 계측기를 적절히 배치해야 합니다. 정기적인 점검이나 정비가 필요한 부품 주변에는 충분한 유지보수 공간을 확보해야 합니다.
양조장 배관 설계를 위한 CIP 요건
CIP 시스템은 일반적으로 세정액 탱크, 펌프, 밸브 어셈블리, 공급 배관, 회수 배관 및 장비 세정 회로로 구성됩니다.
CIP 회로는 양조장을 비롯한 다양한 생산 구역에 따라 적절히 계획되어야 하며, 발효 시스템, 맥주 저장 시스템, 여과 시스템, 그리고 충전 시스템.
설계 시, 충분한 유량과 적절한 회수 조건을 유지하면서 세정액이 세정이 필요한 모든 부위에 도달할 수 있도록 해야 합니다.
다음 사항들을 꼼꼼히 확인해야 합니다:
세정액이 세정 회로 전체를 덮을 수 있습니까?
지선 중 지나치게 긴 구간이나 사용되지 않는 구간이 있습니까?
세척 후 배관 내의 물이 완전히 배출될 수 있나요?
공급관 및 회수관이 적절하게 설계되었습니까?
서로 다른 CIP 회로 간에 부적절한 상호 연결이 있습니까?
따라서 CIP 배관은 장비 설치가 완료된 후에 추가하는 것이 아니라, 공정 설계 및 장비 배치와 함께 계획되어야 합니다.
양조장 배관 설치 및 시운전
배관 설치는 시공 도면, 공정 흐름도 및 장비 연결 위치를 준수하여 수행해야 합니다.
장비를 설치한 후에는 주 배관 및 분기 배관을 설치하기 전에 먼저 연결 방향, 높이, 노즐 치수 및 현장 실제 거리를 확인해야 합니다. 이를 통해 치수 편차로 인해 발생하는 억지로 연결하거나 장비 노즐에 과도한 하중이 가해지는 것을 방지할 수 있습니다.
설치 시 배관의 수평, 수직 정렬 및 경사를 적절히 조절해야 합니다. 특히 제품 배관 및 CIP 배관에서 잠재적인 최고점, 최저점 및 액체 정체 구역에 각별한 주의를 기울여야 합니다.
위생 배관 용접이 완료된 후에는 프로젝트 요구 사항에 따라 용접 검사, 내부 표면 처리, 세척 및 패시베이션을 수행해야 합니다.
설치가 완료된 후에는 압력 시험, 누출 검사, 배관 세척 및 CIP 순환 시험도 수행해야 합니다.
자동화 시스템의 경우, 자동 밸브, 펌프, 유량계, 압력 및 온도 계측기뿐만 아니라 관련 제어 및 인터록 기능도 점검하여 정상적으로 작동하는지 확인해야 합니다.
양조장 배관 시스템은 독립적인 생산 설비는 아니지만, 전체 양조 시스템을 연결해 주며 원료 이송, 생산 위생, CIP 세척 및 설비 가동에서 중요한 역할을 합니다.
적절한 설계, 표준화된 설치 및 철저한 시운전을 통해 더욱 위생적이고 효율적이며 신뢰할 수 있는 양조장 배관 시스템을 구축함으로써, 양조장의 장기적인 운영과 향후 확장을 위한 견고한 기반을 마련할 수 있습니다.
