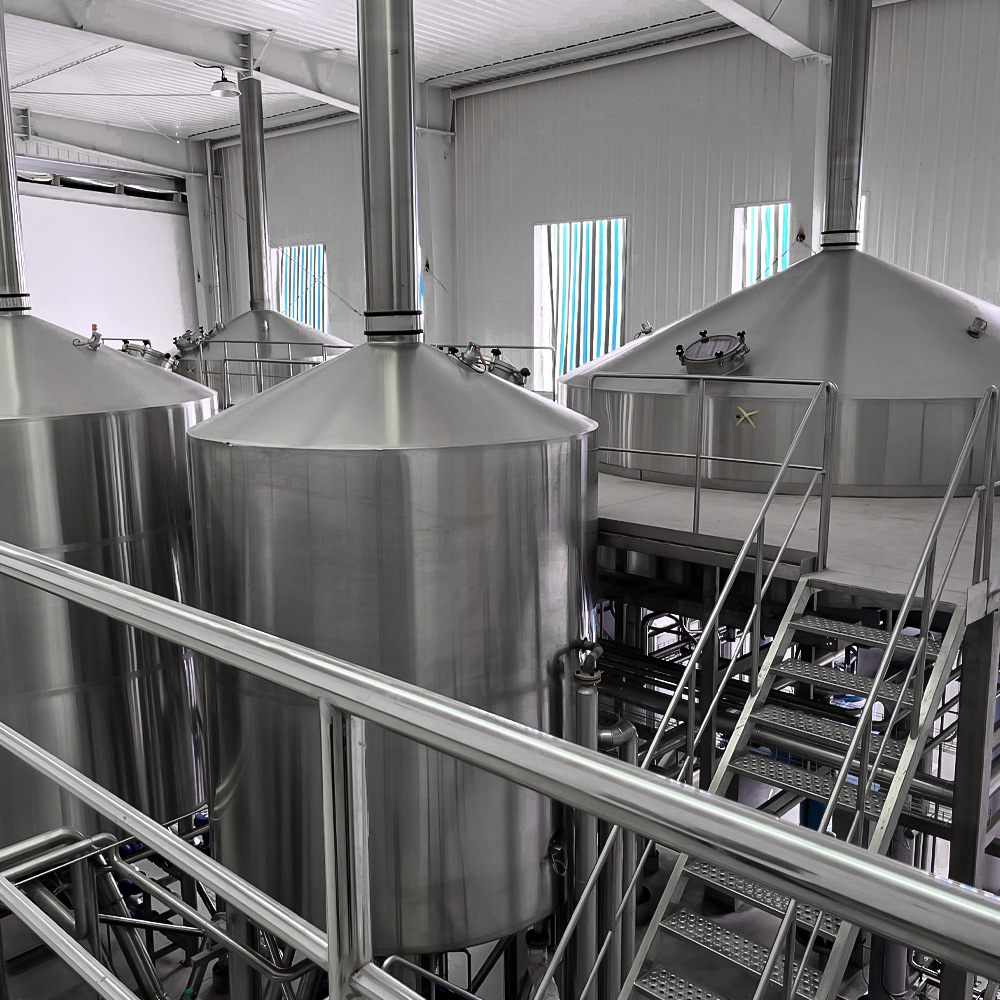

L'alimentation en eau chaude est essentielle pour le trempage, l'empâtage, l'ensemencement, le nettoyage et d'autres processus thermiques. Ce système fournit une liqueur chaude contrôlée, récupère la chaleur perdue des refroidisseurs de moût et des condensats, et s'intègre aux skids RO/DI ou de dosage pour un contrôle de la température en fonction des recettes.
Conçu pour l'échelle : la modularité des réservoirs, la redondance optionnelle des pompes et les ensembles de contrôle industriel permettent un déploiement dans les microbrasseries, les brasseries, les usines de taille moyenne et les grandes installations de production.
Paramètres du processus
- Température d'alimentation typique : 82-85 °C (réglable selon la recette)
- Pression d'alimentation typique : 3-4 bar (contrôle VFD/isobarique) ; points de consigne plus élevés possibles pour les collecteurs de distribution
- Capteur de pression + pompe VFD ; contrôle de la température par l'intermédiaire d'un échangeur de chaleur ou d'une cuve à haute température à double enveloppe.
Caractéristiques principales
- Méthodes de chauffage flexibles : Échangeurs de chaleur à plaques, chemises de vapeur, serpentins internes ou injection directe de vapeur configurés en fonction du site et de la disponibilité de l'énergie.
- Récupération de chaleur : Capter la chaleur du refroidissement du moût et du condensat de vapeur par le biais d'échangeurs pour préchauffer l'eau d'appoint et réduire la demande d'énergie.
- Alimentation isobare : L'entraînement à fréquence variable (VFD) ou la pompe centrifuge à détection de pression assure une pression de sortie constante pour une performance constante de la purge et des débits de nettoyage.
- Conception hygiénique : La géométrie interne prête pour le NEP, les surfaces polies et l'absence de tuyauterie à pattes mortes réduisent le risque de contamination et accélèrent les délais d'exécution.
- Fiabilité évolutive : Redondance des pompes N+1, motoréducteurs industriels et verrouillage des commandes pour un fonctionnement continu dans les environnements de production.
Configuration détaillée et qualité de construction
- Matériaux : Acier inoxydable 304 de qualité alimentaire en standard ; 316L en option pour les produits chimiques agressifs ou la conformité aux spécifications requises.
- Finition de surface et soudage : Soudage automatisé, polissage mécanique en plusieurs étapes et décapage/passivation ; finition interne ≤ 0,4 µm standard.
- Ingénierie CIP : Modèle de pulvérisation optimisé utilisant une ou plusieurs billes de pulvérisation rotatives à grande portée ; le portage permet des cycles automatisés à réservoirs multiples et un routage de récupération CIP.
- Vannes et actionneurs : Vannes sanitaires à papillon, à siège incliné et à membrane avec des noyaux robustes spécifiés pour les cycles thermiques et chimiques.
- Isolation : Isolation thermique en polyuréthane pour les réservoirs à double enveloppe ou isolés afin de minimiser les pertes de chaleur.
Spécifications techniques
- Matériau du réservoir : 304 SS (316L en option)
- Finition interne : ≤ 0,4 µm (polie, décapée/passivée)
- Température d'alimentation : 82-85 °C (standard)
- Pression d'alimentation : 0-6 bar (recommandée 3-4 bar)
- Isolation : polyuréthane ou autre sur demande
- Nettoyage : CIP automatique avec bille(s) de pulvérisation rotative(s)
- Contrôles : température, pression, niveau, débit ; contrôle de pompe VFD ; options PLC/HMI
- Récupération de chaleur : échangeurs de chaleur à plaques ou à calandre ; skids de récupération du condensat disponibles
Notes sur l'installation et le fonctionnement
- Concevoir un circuit de récupération de la chaleur pour alimenter l'eau d'appoint ou préchauffer la HLT via des échangeurs dédiés ; prévoir une dérivation pour l'entretien.
- Placer des capteurs de pression en aval des dispositifs de prévention des retours d'eau afin d'assurer un contrôle précis de l'EFV.
- Prévoir des lignes de retour et de récupération CIP vers les systèmes de traitement des eaux usées ou de recirculation afin de réduire le volume des rejets.
- Spécifier les interfaces bus de terrain/modbus/OPC pour l'intégration avec l'EMS de l'usine et la gestion des recettes.
